NON-SPILL NIPP DN9 G1/2 BU RVS303
Algemene specificaties
- Lekkagearm koppelen en ontkoppelen
- Hoge efficiëntie door maximale flow bij minimale drukval
- Robuust en veilig ontwerp
- Simpel en intuïtief (ont)koppelproces
- Gladde oppervlakken ter voorkoming van ophoping van vuil
(Ont-)koppelen
Koppelen
Steek de insteeknippel zo ver mogelijk in de snelkoppeling met een axiale beweging. De insteeknippel wordt automatisch vergrendeld.De kleppen in de koppeling en insteeknippel openen automatisch en laten de media stromen.
Ontkoppelen
Pak de insteeknippel met één hand stevig beet. Schuif het huis met vergrendeling naar de aansluiting en ontkoppel. U kunt de insteeknippel uit de snelkoppeling halen. De afsluitkleppen van de snelkoppeling en insteeknippel sluiten automatisch bij het ontkoppelen. Dit zorgt ervoor dat er geen media kan lekken uit deze producten.
Materialen
| Body | RVS 1.4305 |
| Huls | RVS 1.4305 |
| Body klep | RVS 1.4305 |
| Klep | RVS 1.4305 |
| Insteeknippel | RVS 1.4305 |
| Vering | RVS 1.4310 |
| Borgring | RVS 1.4310 |
| Lagers | RVS 1.4034 |
| Afdichtingen | FKM (high performance FKM, en FFKM op aanvraag beschikbaar) |
Technische specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +200 °C |
| Doorlaat | DN 9 |
| Draad | ISO 228/DIN 13 |
| Flow | 47 l/min (bij 6 bar met ΔP 0,5 bar) |
| Bediening | Schuifbediening |
| Media | Vloeibare media |

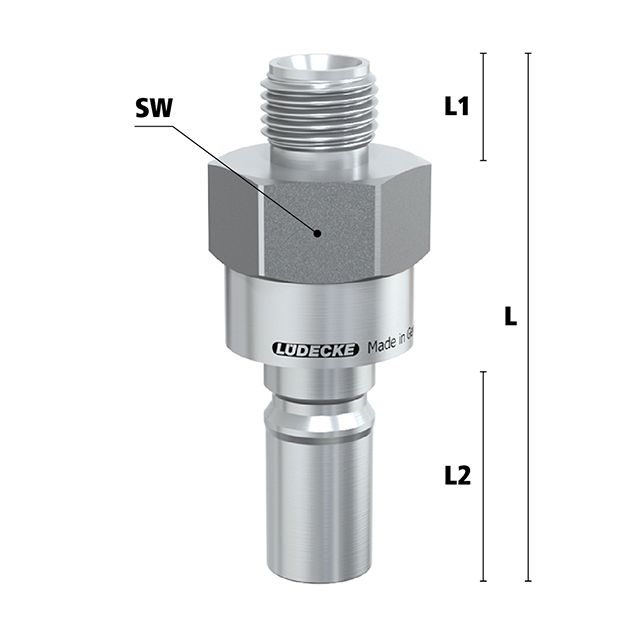

Dimensies
| Artikelnummer | Schroefdraad | L | SW | L1 | L2 | Gewicht |
| ESCBE938NAAB | 3/8" BSPP | 62 | 27 | 11 | 37,5 | 143 |
| ESCBE912NAAB | 1/2" BSPP | 63 | 27 | 12 | 37,5 | 147 |
| ESCBE934NAAB | 3/4" BSPP | 63 | 27 | 12 | 37,5 | 165 |
| ESCBE91615NAAB | M16x1,5 | 62 | 27 | 11 | 37,5 | 144 |
| ESCBE91815NAAB | M18x1,5 | 62 | 27 | 11 | 37,5 | 146 |
- Aansluiting1/2"
- AfdichtingsmateriaalFKM
- AfsluitsysteemInsteeknippel met klep
- Arbeidstemperatuur max. in °C200
- Arbeidstemperatuur min. in °C-20
- Binnen-/buitendraadBuitendraad
- DoorlaatDN9
- DraadsoortBSPP
- EAN Code8719426600337
- Insteeknippel of snelkoppeling?Insteeknippel
- MateriaalRVS 1.4305 (303)
- MerkLudecke
- Type productInsteeknippel
Downloads
Voor dit product is momenteel geen documentatie beschikbaar. Neem contact op met onze technisch adviseurs voor meer informatie.
