Steek de insteeknippel zo ver mogelijk in de snelkoppeling met een axiale beweging. De insteeknippel wordt automatisch vergrendeld.De kleppen in de koppeling en insteeknippel openen automatisch en laten de media stromen.

Koppelen non-spill snelkoppeling

Ontkoppelen

Pak de insteeknippel met één hand stevig beet. Schuif het huis met vergrendeling naar de aansluiting en ontkoppel. U kunt de insteeknippel uit de snelkoppeling halen. De afsluitkleppen van de snelkoppeling en insteeknippel sluiten automatisch bij het ontkoppelen. Dit zorgt ervoor dat er geen media kan lekken uit deze producten.

Ontkoppelen non-spill snelkoppeling

Materialen

Body	RVS 1.4305
Huls	RVS 1.4305
Body klep	RVS 1.4305
Klep	RVS 1.4305
Insteeknippel	RVS 1.4305
Vering	RVS 1.4310
Borgring	RVS 1.4310
Lagers	RVS 1.4034
Afdichtingen	FKM (high performance FKM, en FFKM op aanvraag beschikbaar)

Technische specificaties

Maximale werkdruk	35 bar
Werktemperatuur	-20 °C - +200 °C
Doorlaat	DN 9
Draad	ISO 228/DIN 13
Flow	47 l/min (bij 6 bar met ΔP 0,5 bar)
Bediening	Schuifbediening
Media	Vloeibare media

Dimensies

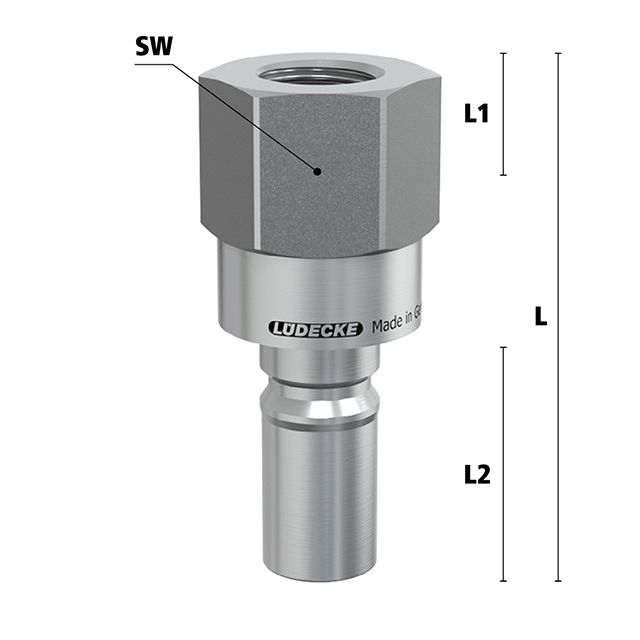

Afmetingen

Artikelnummer	Schroefdraad	L	SW	L1	L2	Gewicht
ESCBE938NIAB	3/8" BSPP	61	27	9	37,5	147
ESCBE912NIAB	1/2" BSPP	63	27	12	37,5	138
ESCBE934NIAB	3/4" BSPP	67	30	16	37,5	161

Specificaties

Aansluiting
1/2"
Afdichtingsmateriaal
FKM
Afsluitsysteem
Insteeknippel met klep
Arbeidstemperatuur max. in °C
200
Arbeidstemperatuur min. in °C
-20
Binnen-/buitendraad
Binnendraad
Doorlaat
DN9
Draadsoort
BSPP
EAN Code
8719426601266
Insteeknippel of snelkoppeling?
Insteeknippel
Materiaal
RVS 1.4305 (303)
Merk
Ludecke
Type product
Insteeknippel

Download de volledige productinformatie als PDF

Downloads

Voor dit product is momenteel geen documentatie beschikbaar. Neem contact op met onze technisch adviseurs voor meer informatie.
