RVS EURO-KOPP. DN7.2 G1/4 BI
Product Image 0

Artikelnummer: ESEG14I

RVS EURO-KOPP. DN7.2 G1/4 BI
€ 64,97
p / st.
Levertijd op aanvraag

Productinformatie

Specificaties

Downloads

Ook interessant

RVS EURO-KOPP. DN7.2 G1/4 BI

Algemene specificaties

  • Met één hand te bedienen
  • Universeel
  • RVS 1.4305 (303)
  • Het schuifhuis beschermt de body van de koppeling tegen vuil
  • Geschikt voor laag vacuüm bij lage koppelkracht
  • Geschikt voor persluchttoepassingen in industrie
  • Geschikt voor water en andere media



Schuifbediening

Quick connect 1

Quick connect 2

Koppelen: steek de nippel in de koppeling.

Quick connect 3

Ontkoppelen: Schuif het huis van de koppeling naar achteren.

Materialen

Body RVS 1.4305 (303)
Schuifhuls RVS 1.4305 (303)
Body klep RVS 1.4305 (303)
Klep RVS 1.4305 (303)
Insteeknippel Gehard staal (met klep: RVS 1.4305 (303))
Veren RVS 1.4310
Borgring RVS 1.4310
Lagers RVS 1.4305 (303)
Afdichtingen FKM(FFKM en EPDM op aanvraag beschikbaar)



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
Doorlaat  DN 7.2
Schroefdraad ISO 228/DIN 13
Flow 1.100 l/min (bij 6 bar en ΔP 0,5 bar)
Bediening Schuifbediening
Media Lucht/overig



Enkelzijdige afsluiting

Single shut-off

Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).

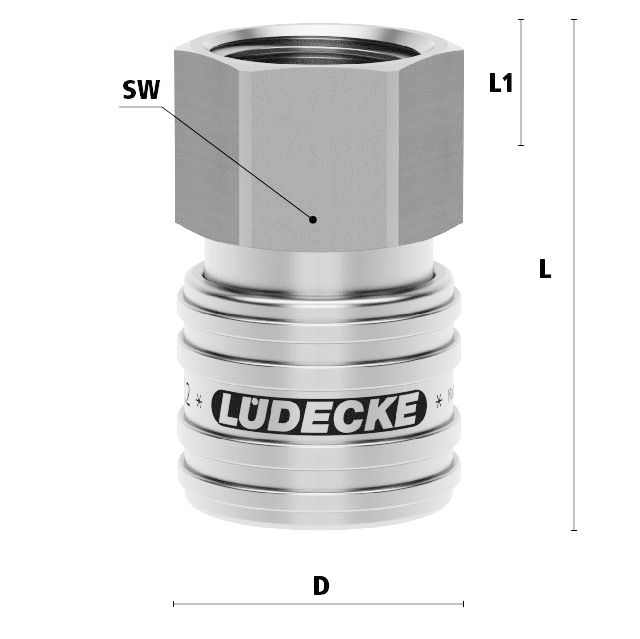

Dimensies

Afmetingen

Artikelnummer Draad L SW D L1 Gewicht
ESEG14I 1/4" BSPP 41,5 22 27 10,5 83
ESEG38I 3/8" BSPP 41,5 22 27 10,5 83
ESEG12I 1/2" BSPP 43 24 27 12 92



Specificaties
  • Aansluiting
    1/4"
  • Afsluitsysteem
    Snelkoppeling zonder klep
  • Bediening
    Schuifhuls
  • Doorlaat
    DN 7,2
  • Draadsoort
    BSPP
  • EAN Code
    8719426473344
  • Fabrikant
    Ludecke
  • Insteeknippel of snelkoppeling?
    Snelkoppeling
  • Klep
    Ja, enkelvoudige afsluiting
  • Materiaal
    RVS
  • Merk
    Ludecke
  • Profiel
    Euro
  • Type aansluiting
    Binnendraad
  • Veiligheidsnorm
    Niet conform ARBO
Download de volledige productinformatie als PDF
