RVS KOPP. OPEN DN7.2 SLANG 6MM
Product Image 0

Artikelnummer: ESEG6TO

RVS KOPP. OPEN DN7.2 SLANG 6MM
€ 63,89
p / st.
Levertijd op aanvraag

Productinformatie

Specificaties

Downloads

Ook interessant

RVS KOPP. OPEN DN7.2 SLANG 6MM

Algemene specificaties

  • Met één hand te bedienen
  • Universeel
  • RVS 1.4305 (303)
  • Het schuifhuis beschermt de body van de koppeling tegen vuil
  • Geschikt voor laag vacuüm bij lage koppelkracht
  • Geschikt voor persluchttoepassingen in industrie
  • Geschikt voor water en andere media



Schuifbediening

Quick connect 1

Quick connect 2

Koppelen: steek de nippel in de koppeling.

Quick connect 3

Ontkoppelen: Schuif het huis van de koppeling naar achteren.

Materialen

Body RVS 1.4305 (303)
Schuifhuls RVS 1.4305 (303)
Body klep RVS 1.4305 (303)
Klep RVS 1.4305 (303)
Insteeknippel Gehard staal (met klep: RVS 1.4305 (303))
Veren RVS 1.4310
Borgring RVS 1.4310
Lagers RVS 1.4305 (303)
Afdichtingen FKM(FFKM en EPDM op aanvraag beschikbaar)



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
Doorlaat  DN 7.2
Schroefdraad ISO 228/DIN 13
Flow 1.100 l/min (bij 6 bar en ΔP 0,5 bar)
Bediening Schuifbediening
Media Lucht/overig



Open verbinding

Open

Bij deze uitvoering hebben zowel de koppeling als de insteeknippel een full flow functie, dus zijn ze niet voorzien van een klep. Dit maakt deze koppelingen uitermate geschikt voor toepassingen met water of andere vloeibare media in pneumatiek of meet- en regeltechniek.

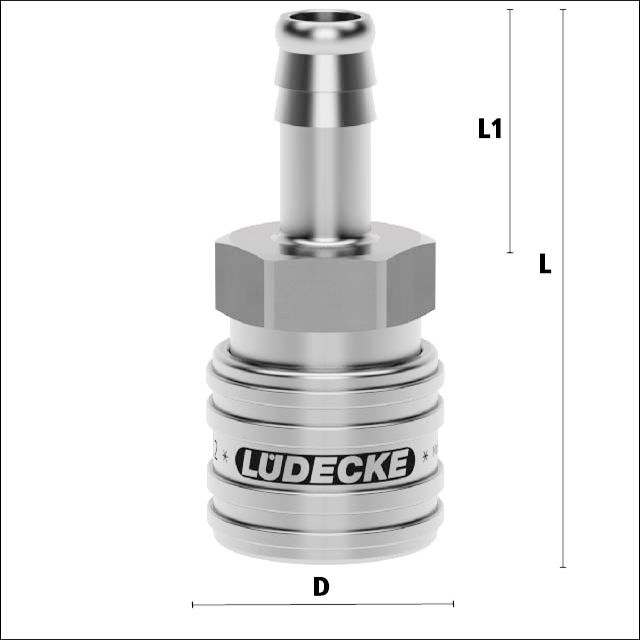

Dimensies

Afmetingen

Artikelnummer Slangaansluiting L SW D L1 Gewicht
ESEG6TO 6 mm 56 22 27 25 92
ESEG8TO 8 mm 56 22 27 25 92
ESEG9TO 9 mm 56 22 27 25 92
ESEG10TO 10 mm 56 22 27 25 93
ESEG13TO 13 mm 56 22 27 25 95



Specificaties
  • Aansluiting
    6 mm
  • Afsluitsysteem
    Snelkoppeling zonder klep
  • Bediening
    Schuifhuls
  • Doorlaat
    DN 7,2
  • EAN Code
    8719426647363
  • Fabrikant
    Ludecke
  • Insteeknippel of snelkoppeling?
    Snelkoppeling
  • Klep
    Nee, open verbinding
  • Materiaal
    RVS
  • Merk
    Ludecke
  • Profiel
    Euro
  • Type aansluiting
    6 mm
  • Veiligheidsnorm
    Niet conform ARBO
Download de volledige productinformatie als PDF
