RVS EURO-KOPP. KLEP DN7.2 6MM SL
Algemene specificaties
- Met één hand te bedienen
- Universeel
- RVS 1.4305 (303)
- Het schuifhuis beschermt de body van de koppeling tegen vuil
- Geschikt voor laag vacuüm bij lage koppelkracht
- Geschikt voor persluchttoepassingen in industrie
- Geschikt voor water en andere media
Schuifbediening
Koppelen: steek de nippel in de koppeling.
Ontkoppelen: Schuif het huis van de koppeling naar achteren.
Materialen
| Body | RVS 1.4305 (303) |
| Schuifhuls | RVS 1.4305 (303) |
| Body klep | RVS 1.4305 (303) |
| Klep | RVS 1.4305 (303) |
| Insteeknippel | Gehard staal (met klep: RVS 1.4305 (303)) |
| Veren | RVS 1.4310 |
| Borgring | RVS 1.4310 |
| Lagers | RVS 1.4305 (303) |
| Afdichtingen | FKM(FFKM en EPDM op aanvraag beschikbaar) |
Specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| Doorlaat | DN 7.2 |
| Schroefdraad | ISO 228/DIN 13 |
| Flow | 1.100 l/min (bij 6 bar en ΔP 0,5 bar) |
| Bediening | Schuifbediening |
| Media | Lucht/overig |
Dubbel afgesloten
Bij deze uitvoering is zowel de koppeling als de insteeknippel voorzien van een klep (double shut-off). Dit voorkomt dat er bij ontkoppeling media lekt. Bovendien blijft de druk altijd op peil.
Deze koppelingen kunt u ook gebruiken in combinatie met insteeknippels DN 7.2 zonder klep. Echter, u kunt onderstaande insteeknippels niet combineren met koppelingen DN 7.2 zonder klep.

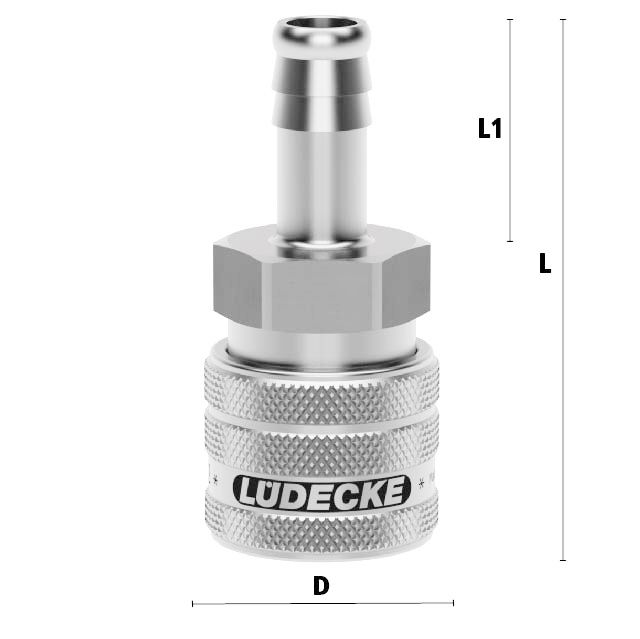

Dimensies
| Artikelnummer | Slangaansluiting | L | SW | D | L1 | Gewicht |
| ESER6TAB | 6 mm | 56 | 22 | 27 | 25 | 92 |
| ESER8TAB | 8 mm | 56 | 22 | 27 | 25 | 92 |
| ESER9TAB | 9 mm | 56 | 22 | 27 | 25 | 92 |
| ESER10TAB | 10 mm | 56 | 22 | 27 | 25 | 93 |
| ESER13TAB | 13 mm | 56 | 22 | 27 | 25 | 95 |
Specificaties
- Aansluiting6 mm
- AfsluitsysteemSnelkoppeling met klep
- BedieningSchuifhuls
- DoorlaatDN 7,2
- EAN Code8719426473818
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Snelkoppeling
- KlepJa, dubbele afsluiting
- MateriaalRVS
- MerkLudecke
- ProfielEuro
- Type aansluitingSlangpilaar
- VeiligheidsnormNiet conform ARBO
