KOP.ADEMLUCHT (SHORT) SLANG Ø10
Product Image 0

ESI1A10T

KOP.ADEMLUCHT (SHORT) SLANG Ø10
€ 76,71
p / st.
Uit voorraad leverbaar
Vóór 15 uur besteld, vandaag verzonden

Productinformatie

Specificaties

Downloads

Ook interessant

KOP.ADEMLUCHT (SHORT) SLANG Ø10

Algemene specificaties

  • Met één hand te koppelen
  • Hoogwaardige afdichting
  • Messing vernikkeld
  • Berscherming tegen onbedoelde loskoppeling door middel van tweehandsbediening
  • Hoge doorstroming bij drukval dankzij hoogwaardige kleppentechniek
  • Volgens DIN EN 14594 norm



Tweehandsbediening

Tweehandsbediening 1

Koppelen: Steek de insteeknippel in de snelkoppeling.

Tweehandsbediening 2

Koppelen: Druk de insteeknippel aan tot hij vastzit.

Tweehandsbediening 3

Ontkoppelen: Druk de insteeknippel aan, terwijl u met uw andere hand de huls van de koppeling naar achteren schuift.



Materialen

Body Messing 58 vernikkeld
Body klep Messing 58 vernikkeld
Klep Messing 58
Huis Messing 58 vernikkeld
Plug Messing 58 vernikkeld
Vering RVS 1.4310
Lagers RVS 1.4034
Afdichtingen NBR



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
DN 7.4
Draad ISO 228/DIN EN 10226
Flow 1.800 l/min (bij 6 bar met ΔP 0,5 bar)
Bediening Twee handen
Media Perslucht/ademlucht



Enkelzijdige afsluiting

Single shut-off

Koppeling - nippel

Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).

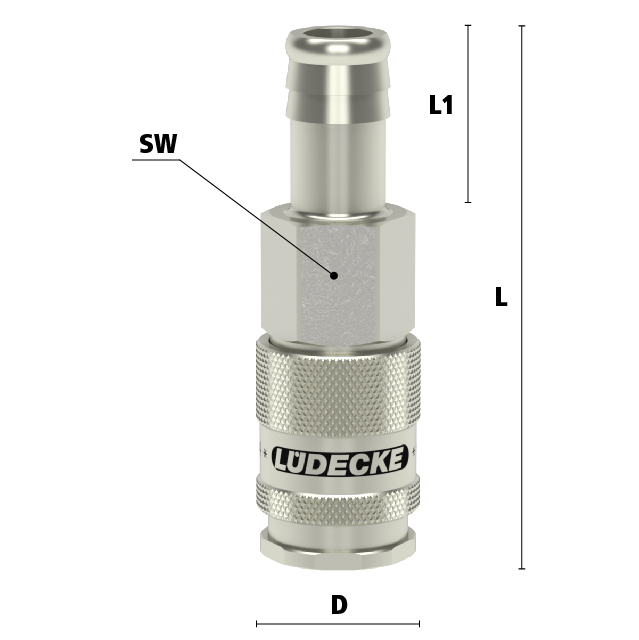

Dimensies

Afmetingen

Artikelnummer Slang L SW D L1 Gewicht
ESI1A6T 6 mm 73 19 23 25 100
ESI1A8T 8 mm 73 19 23 25 101
ESI1A9T 9 mm 73 19 23 25 100
ESI1A10T 10 mm 73 19 23 25 104
ESI1A13T 13 mm 73 19 23 25 110



Specificaties
  • Aansluiting
    10 mm
  • Afdichtingsmateriaal
    NBR
  • Alternatief voor
    4815 RHH
    95KSTF10BPN Rectus
  • Arbeidstemperatuur max. in °C
    100
  • Arbeidstemperatuur min. in °C
    -20
  • Binnen-/buitendraad
    Slangpilaar
  • EAN Code
    8719426467831
  • Materiaal koppeling
    Messing vernikkeld
  • Medium
    Ademlucht
  • Merk
    Ludecke
Download de volledige productinformatie als PDF
