NIP.EUR. DN10 G3/8 BI. STL/VRZ

Algemene specificaties

Alternatief voor Parker|Rectus 27/41/1700 en Cejn 410
Met één hand te bedienen
Messing MS 58 vernikkeld
De schuifhuls beschermt de body van de koppeling tegen vuil
Geschikt voor persluchttoepassingen vanaf 0,8 bar vacuüm. Neem voor het gebruik met andere media contact op met één van onze technisch adviseurs.

Materialen

Body	Messing MS 58 vernikkeld
Body klep	Messing MS 58 vernikkeld
Klep	Messing MS 58
Schuifhuls	Gehard en vernikkeld staal
Insteeknippel	Gehard en vernikkeld staal
Veren	RVS 1.4310
Afdichtingen	NBR (EPDM en FKM op aanvraag beschikbaar)
Lagers	RVS 1.43034

Enkelzijdig afgesloten

Industriële snelkoppeling

Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).

Technische specificaties

Maximale werkdruk	35 bar
Werktemperatuur	-20 °C - +100 °C
Doorlaat	DN 10
Schroefdraad	ISO 228/DIN EN 10226
Flow	3.200 l/min (bij 6 bar met ΔP 0,5 bar)
Bediening	Schuifbediening
Media	Lucht/overig

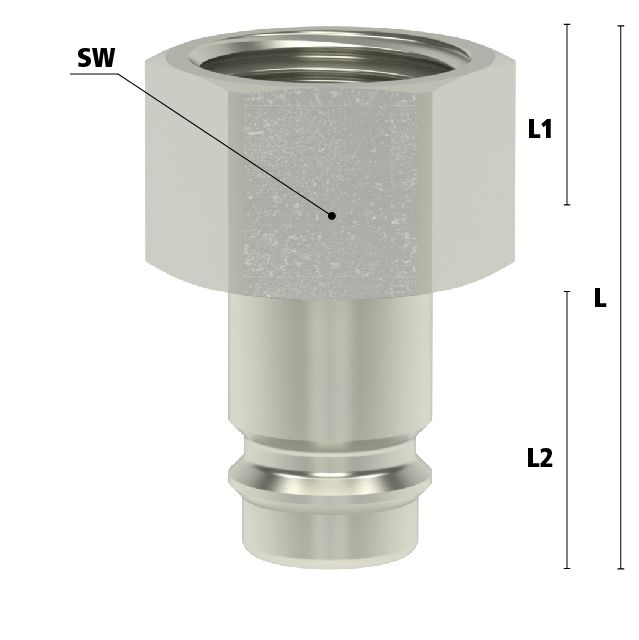

Dimensies

Afmetingen

Artikelnummer	Draad	L	SW	L1	L2	Gewicht
ESIG14NIS	1/4" BSPP	34	17	10	21	36
ESIG38NIS	3/8" BSPP	34	19	11	21	42
ESIG12NIS	1/2" BSPP	37	24	12	21	41
ESIG34NIS	3/4" BSPP	42	32	16	21	43

Specificaties

Aansluiting
3/8"
Alternatief voor
1204 RHH
27SFIW17SXN Rectus
49243 RHH
Doorlaat
DN 10
Draadsoort
BSPP
EAN Code
8719426629581
Fabrikant
Ludecke
Insteeknippel of snelkoppeling?
Insteeknippel
Klep
Nee
Materiaal
Verzinkt staal
Merk
Ludecke
Type
Grip
Type aansluiting
Binnendraad
Veiligheidsnorm
Niet conform ARBO

Download de volledige productinformatie als PDF

Downloads

esig_38_nis_9460.stp
