KOP. EUR. DN10 Ø9 DUB. AF. STL/VRZ
Algemene specificaties
- Alternatief voor Parker|Rectus 27/41/1700 en Cejn 410
- Met één hand te bedienen
- Messing MS 58 vernikkeld
- De schuifhuls beschermt de body van de koppeling tegen vuil
- Geschikt voor persluchttoepassingen vanaf 0,8 bar vacuüm. Neem voor het gebruik met andere media contact op met één van onze technisch adviseurs.
Materialen
| Body | Messing MS 58 vernikkeld |
| Body klep | Messing MS 58 vernikkeld |
| Klep | Messing MS 58 |
| Schuifhuls | Gehard en vernikkeld staal |
| Insteeknippel | Gehard en vernikkeld staal |
| Veren | RVS 1.4310 |
| Afdichtingen | NBR (EPDM en FKM op aanvraag beschikbaar) |
| Lagers | RVS 1.43034 |
Dubbel afgesloten
Bij deze uitvoering is zowel de koppeling als de insteeknippel voorzien van een klep (double shut-off). Dit voorkomt dat er bij ontkoppeling media lekt. Bovendien blijft de druk altijd op peil.
Technische specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| Doorlaat | DN 10 |
| Schroefdraad | ISO 228/DIN EN 10226 |
| Flow | 1.070 l/min (bij 6 bar met ΔP 0,5 bar) |
| Bediening | Schuifbediening |
| Media | Lucht/overig |

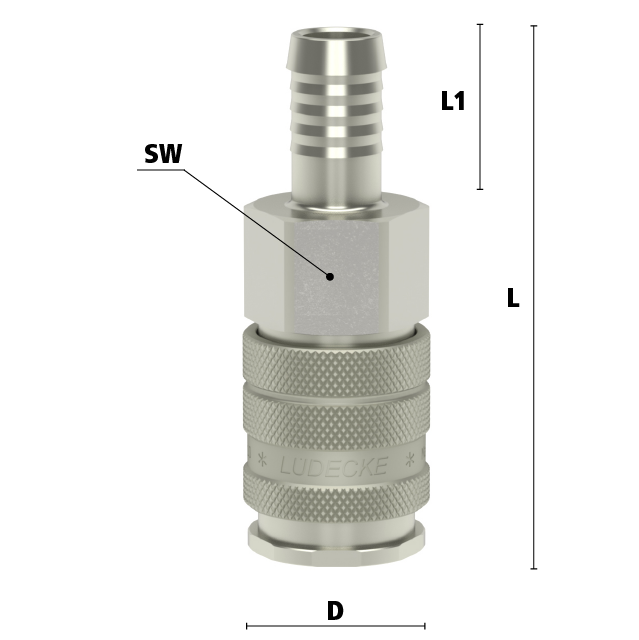

Dimensies
| Artikelnummer | Slagndiameter | L | SW | D | L1 | Gewicht |
| ESIG9TAB | 9 mm | 76 | 24 | 27 | 25 | 150 |
| ESIG10TAB | 10 mm | 76 | 24 | 27 | 25 | 150 |
| ESIG13TAB | 13 mm | 76 | 24 | 27 | 25 | 152 |
| ESIG16TAB | 16 mm | 76 | 24 | 27 | 25 | 152 |
| ESIG19TAB | 19 mm | 76 | 24 | 27 | 25 | 160 |
Specificaties
- Aansluiting9 mm
- Alternatief voor27KBTF09BPX Rectus
27KBTF09MPN Rectus
8757 RHH
963 RHH - BedieningSchuifhuls
- DoorlaatDN 10
- EAN Code8719426629741
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Snelkoppeling
- KlepJa, dubbele afsluiting
- MateriaalMessing vernikkeld
- MerkLudecke
- Type aansluitingSlangpilaar
- VeiligheidsnormNiet conform ARBO
