RVS EURO-NIPP. DN10 G1/2 BU
Algemene specificaties
- Alternatief voor Parker|Rectus 27/41/1700 en Cejn 410
- Met één hand te bedienen
- Messing MS 58 vernikkeld
- De schuifhuls beschermt de body van de koppeling tegen vuil
- Geschikt voor persluchttoepassingen vanaf 0,8 bar vacuüm. Neem voor het gebruik met andere media contact op met één van onze technisch adviseurs.
Materialen
| Body | RVS 1.4305 (303) |
| Body klep | RVS 1.4305 (303) |
| Klep | RVS 1.4305 (303) |
| Schuifhuls | RVS 1.4305 (303) |
| Insteeknippel | RVS 1.4305 (303) |
| Veren | RVS 1.4310 |
| Afdichtingen | FKM (EPDM en FFKM op aanvraag beschikbaar) |
| Lagers | RVS 1.4034 |
Enkelzijdig afgesloten
Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).
Technische specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| Doorlaat | DN 10 |
| Schroefdraad | ISO 228/DIN EN 10226 |
| Flow | 3.200 l/min (bij 6 bar met ΔP 0,5 bar) |
| Bediening | Schuifbediening |
| Media | Lucht/overig |

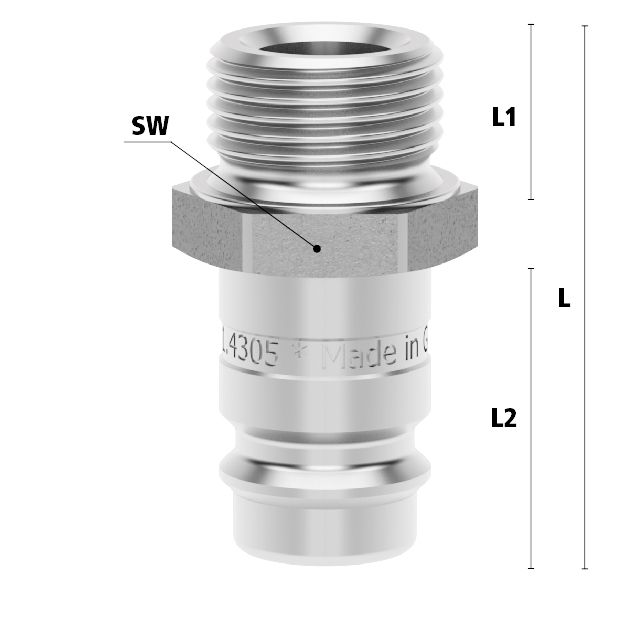

Dimensies
| Artikelnummer | Draad | L | SW | L1 | L2 | Gewicht |
| ESIGE38NA | 3/8" BSP | 35,5 | 19 | 9 | 21 | 30 |
| ESIGE12NA | 1/2" BSPP | 38,5 | 24 | 12 | 21 | 50 |
| ESIGE34NAS | 3/4" BSPP | 43 | 32 | 16 | 21 | 83 |
Specificaties
- Aansluiting1/2"
- Alternatief voor27SFAW21RXX Rectus
48276 RHH - DoorlaatDN 10
- DraadsoortBSPP
- EAN Code8719426474204
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Insteeknippel
- KlepNee
- MateriaalRVS
- MerkLudecke
- TypeGrip
- Type aansluitingBuitendraad
- VeiligheidsnormNiet conform ARBO
