RVS EURO-NIPP. KLEP DN10 16MM SL
Algemene specificaties
- Alternatief voor Parker|Rectus 27/41/1700 en Cejn 410
- Met één hand te bedienen
- Messing MS 58 vernikkeld
- De schuifhuls beschermt de body van de koppeling tegen vuil
- Geschikt voor persluchttoepassingen vanaf 0,8 bar vacuüm. Neem voor het gebruik met andere media contact op met één van onze technisch adviseurs.
Materialen
| Body | RVS 1.4305 (303) |
| Body klep | RVS 1.4305 (303) |
| Klep | RVS 1.4305 (303) |
| Schuifhuls | RVS 1.4305 (303) |
| Insteeknippel | RVS 1.4305 (303) |
| Veren | RVS 1.4310 |
| Afdichtingen | FKM (EPDM en FFKM op aanvraag beschikbaar) |
| Lagers | RVS 1.4034 |
Dubbel afgesloten
Bij deze uitvoering is zowel de koppeling als de insteeknippel voorzien van een klep (double shut-off). Dit voorkomt dat er bij ontkoppeling media lekt. Bovendien blijft de druk altijd op peil.
Technische specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| Doorlaat | DN 10 |
| Schroefdraad | ISO 228/DIN EN 10226 |
| Flow | 1.070 l/min (bij 6 bar met ΔP 0,5 bar) |
| Bediening | Schuifbediening |
| Media | Lucht/overig |

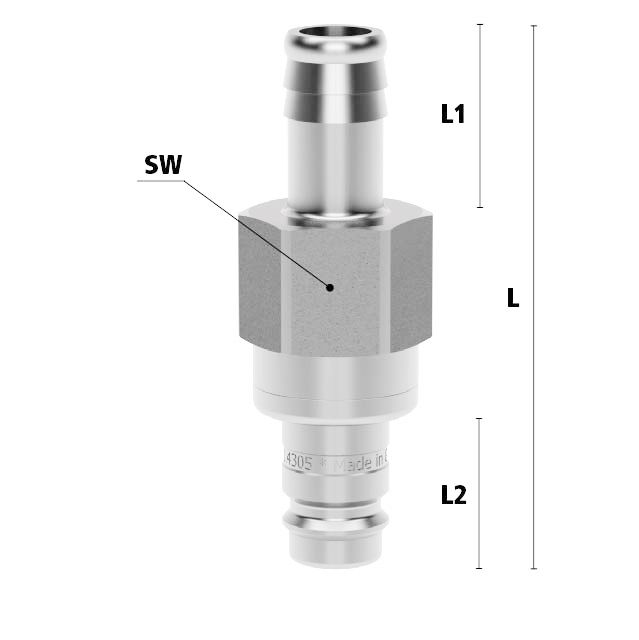

Dimensies
| Artikelnummer | Slagndiameter | L | SW | L1 | L2 | Gewicht |
| ESIGE9SAB | 9 mm | 74,5 | 24 | 25 | 21 | 89 |
| ESIGE10SAB | 10 mm | 74,5 | 24 | 25 | 21 | 88 |
| ESIGE13SAB | 13 mm | 74,5 | 24 | 25 | 21 | 91 |
| ESIGE16SAB | 16 mm | 74,5 | 24 | 25 | 21 | 94 |
| ESIGE19SAB | 19 mm | 74,5 | 24 | 25 | 21 | 95 |
Specificaties
- AansluitingØ16mm
- DoorlaatDN 10
- EAN Code8719426474396
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Insteeknippel
- KlepJa
- MateriaalRVS
- MerkLudecke
- TypeGrip
- Type aansluitingSlangpilaar
- VeiligheidsnormNiet conform ARBO
