MINI KOPPELING DN5 OSK 6/8 MM AK
Algemene specificaties
- Met één hand te bedienen
- Alternatief voor Parker/Rectus 21
- De schuifhuls beschermt de body van de koppeling tegen vuil
- Geschikt voor perslucht, water en vacuüm tot 0,8 bar
Schuifbediening
Koppelen: steek de insteeknippel in de koppeling.
Ontkoppelen: Schuif de huls van de koppeling naar achteren.
Materialen
| Body | Messing MS 58 |
| Huis | Messing MS 58 |
| Body klep | Messing MS 58 |
| Klep | Messing MS 58 |
| Plug | Messing MS 58 |
| Vering | RVS 1.4310 |
| Borgring | RVS 1.4310 |
| Lagers | RVS 1.3541 |
| Afdichtingen | NBR (FKM en EPDM op aanvraag beschikbaar) |
Specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| DN | 5 |
| Draad | ISO 228/DIN 13 |
| Flow | 510 l/min (bij 6 bar met ΔP 0,5 bar) |
| Bediening | Schuifbediening |
| Media | Lucht/overig |
Enkelzijdige afsluiting
Koppeling - nippel
Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).

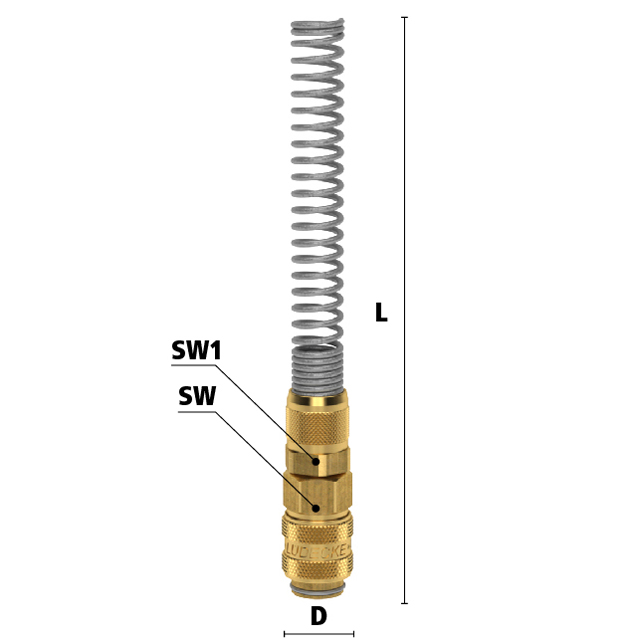

Dimensies
| Artikelnummer | Slang | L | D | L1 | SW1 | Gewicht |
| ESM35TQF | 3x5 mm | 100 | 14 | 16 | 11 | 35 |
| ESM4TQF | 4x6 mm | 120 | 14 | 16 | 12 | 39 |
| ESM6TQF | 6x8 mm | 130 | 14 | 16 | 14 | 44 |
Specificaties
- Aansluiting6x8 mm
- Alternatief voor21KAKK08MPX Rectus
82132 RHH - BedieningSchuifhuls
- DoorlaatDN 5
- EAN Code8719426578667
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Snelkoppeling
- KlepJa, enkelvoudige afsluiting
- MateriaalMessing
- MerkLudecke
- ProfielOverig
- Type aansluitingOpschroefwartel
- VeiligheidsnormNiet conform ARBO
