MINI KOPPELING PAN DN5 6 MM SLANG
Algemene specificaties
- Met één hand te bedienen
- Alternatief voor Parker/Rectus 21
- De schuifhuls beschermt de body van de koppeling tegen vuil
- Geschikt voor perslucht, water en vacuüm tot 0,8 bar
Schuifbediening
Koppelen: steek de insteeknippel in de koppeling.
Ontkoppelen: Schuif de huls van de koppeling naar achteren.
Materialen
| Body | Messing MS 58 |
| Huis | Messing MS 58 |
| Body klep | Messing MS 58 |
| Klep | Messing MS 58 |
| Plug | Messing MS 58 |
| Vering | RVS 1.4310 |
| Borgring | RVS 1.4310 |
| Lagers | RVS 1.3541 |
| Afdichtingen | NBR (FKM en EPDM op aanvraag beschikbaar) |
Specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| DN | 5 |
| Draad | ISO 228/DIN 13 |
| Flow | 510 l/min (bij 6 bar met ΔP 0,5 bar) |
| Bediening | Schuifbediening |
| Media | Lucht/overig |
Enkelzijdige afsluiting
Koppeling - nippel
Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).

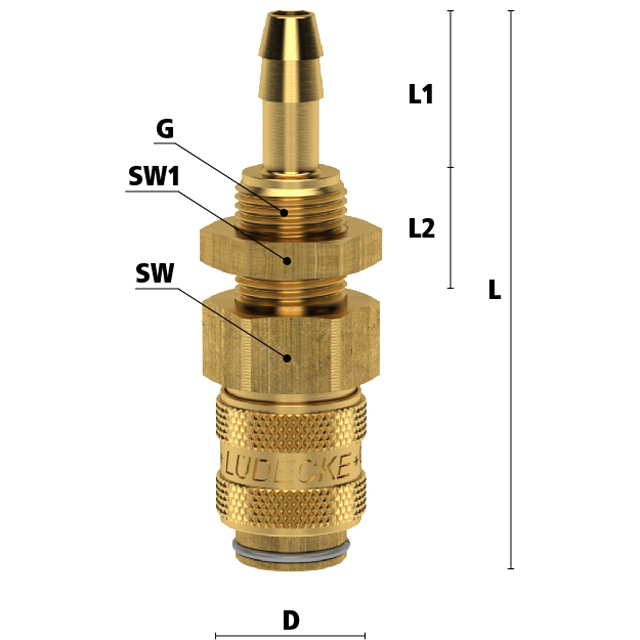

Dimensies
| Artikelnummer | Slang | L | SW | D | L1 | L2 | SW1 | G | Gewicht |
| ESM4TSV | 4 mm | 60 | 14 | 17 | 17 | 14 | 14 | M10x1 | 40 |
| ESM6TSV | 6 mm | 60 | 17 | 17 | 17 | 14 | 17 | M12x1 | 45 |
| ESM9TSV | 9 mm | 60 | 17 | 17 | 17 | 14 | 19 | M12x1 | 47 |
Specificaties
- Aansluiting6 mm
- Alternatief voor1064 RHH
21KATS06MPN Rectus
21KATS06MPX Rectus
3671 RHH
8725 RHH - BedieningSchuifhuls
- DoorlaatDN 5
- EAN Code8719426468821
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Snelkoppeling
- KlepJa, enkelvoudige afsluiting
- MateriaalMessing
- MerkLudecke
- ProfielOverig
- Type aansluitingSlangpilaar
- VeiligheidsnormNiet conform ARBO
