RVS KOPP. DN5 M12X1.5 BU
Product Image 0

Artikelnummer: ESME1215A

RVS KOPP. DN5 M12X1.5 BU
€ 56,39
p / st.
Levertijd op aanvraag

Productinformatie

Specificaties

Downloads

RVS KOPP. DN5 M12X1.5 BU

Algemene specificaties

  • Met één hand te bedienen
  • Alternatief voor Parker/Rectus 21
  • De schuifhuls beschermt de body van de koppeling tegen vuil
  • Geschikt voor perslucht, water en vacuüm tot 0,8 bar



Schuifbediening

Quick connect 1

Quick connect 2

Koppelen: steek de insteeknippel in de koppeling.

Quick connect 3

Ontkoppelen: Schuif de huls van de koppeling naar achteren.



Materialen

Body RVS 1.4305 (303)
Huls RVS 1.4305 (303)
Body klep RVS 1.4305 (303)
Klep RVS 1.4305 (303)
Insteeknippel RVS 1.4305 (303)
Veren RVS 1.4310
Borgring RVS 1.4310
Lagers RVS 1.3541
Afdichtingen FKM (EPDM en FFKM op aanvraag beschikbaar)



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
Doorlaat DN 5
Schroefdraad ISO 228/DIN 13
Flow 510 l/min (bij 6 bar met ΔP 0,5 bar)
Bediening Schuifbediening
Media Lucht/overig



Enkelzijdigafgesloten

Single shut-off

Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).

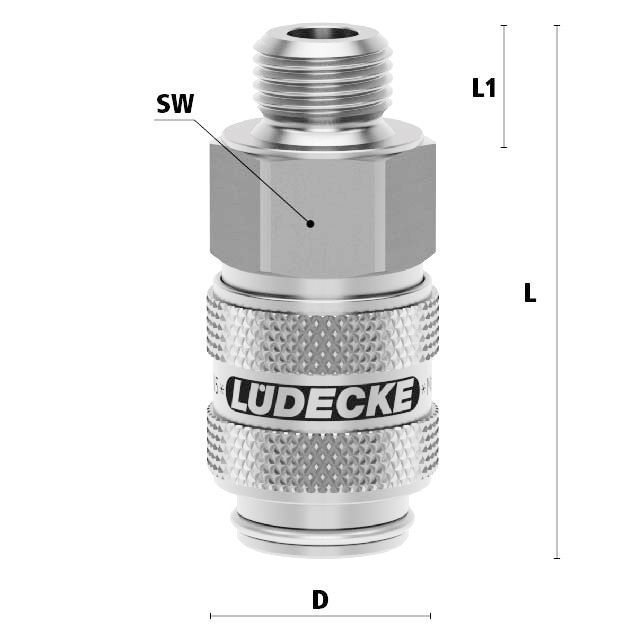

Dimensies

Afmetingen

Artikelnummer Draad L SW D L1 Gewicht
ESME18A 1/8" BSPP 36 14 16 7 27
ESME14A  1/4" BSPP 38 17 16 9 36
ESME38A  3/8" BSPP 38 19 16 9 42
ESME121A  M12 x 1,5 38 14 16 9 30
ESME141A  M14 x 1,5 38 17 16 9 38



Specificaties
  • Aansluiting
    M12x1,5
  • Bediening
    Schuifhuls
  • Doorlaat
    DN 5
  • Draadsoort
    Metrisch
  • EAN Code
    8719426472491
  • Fabrikant
    Ludecke
  • Insteeknippel of snelkoppeling?
    Snelkoppeling
  • Klep
    Ja, enkelvoudige afsluiting
  • Materiaal
    RVS
  • Merk
    Ludecke
  • Type aansluiting
    Buitendraad
  • Veiligheidsnorm
    Niet conform ARBO
Download de volledige productinformatie als PDF
