RVS KOPP. DN5 6/8MM OSK
Algemene specificaties
- Met één hand te bedienen
- Alternatief voor Parker/Rectus 21
- De schuifhuls beschermt de body van de koppeling tegen vuil
- Geschikt voor perslucht, water en vacuüm tot 0,8 bar
Schuifbediening
Koppelen: steek de insteeknippel in de koppeling.
Ontkoppelen: Schuif de huls van de koppeling naar achteren.
Materialen
| Body | RVS 1.4305 (303) |
| Huls | RVS 1.4305 (303) |
| Body klep | RVS 1.4305 (303) |
| Klep | RVS 1.4305 (303) |
| Insteeknippel | RVS 1.4305 (303) |
| Veren | RVS 1.4310 |
| Borgring | RVS 1.4310 |
| Lagers | RVS 1.3541 |
| Afdichtingen | FKM (EPDM en FFKM op aanvraag beschikbaar) |
Specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| Doorlaat | DN 5 |
| Schroefdraad | ISO 228/DIN 13 |
| Flow | 510 l/min (bij 6 bar met ΔP 0,5 bar) |
| Bediening | Schuifbediening |
| Media | Lucht/overig |
Enkelzijdigafgesloten
Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).

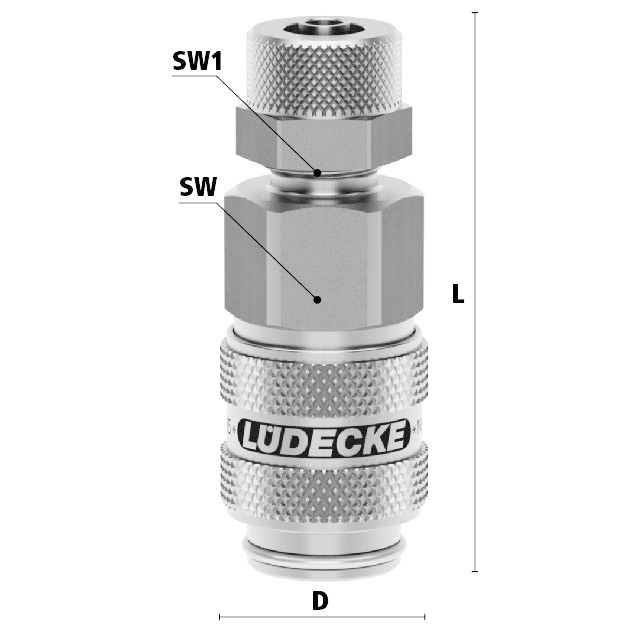

Dimensies
| Artikelnummer | Slangaansluiting | L | SW | D | SW1 | Gewicht |
| ESME4TQ | 4x6 | 43 | 14 | 16 | 12 | 34 |
| ESME6TQ | 6x8 | 43 | 14 | 16 | 14 | 36 |
Specificaties
- Aansluiting6x8 mm
- Alternatief voor21KAKO08RVX Rectus
7220 RHH - BedieningSchuifhuls
- DoorlaatDN 5
- EAN Code8719426472620
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Snelkoppeling
- KlepJa, enkelvoudige afsluiting
- MateriaalRVS
- MerkLudecke
- Type aansluitingOpschroefwartel
- VeiligheidsnormNiet conform ARBO
