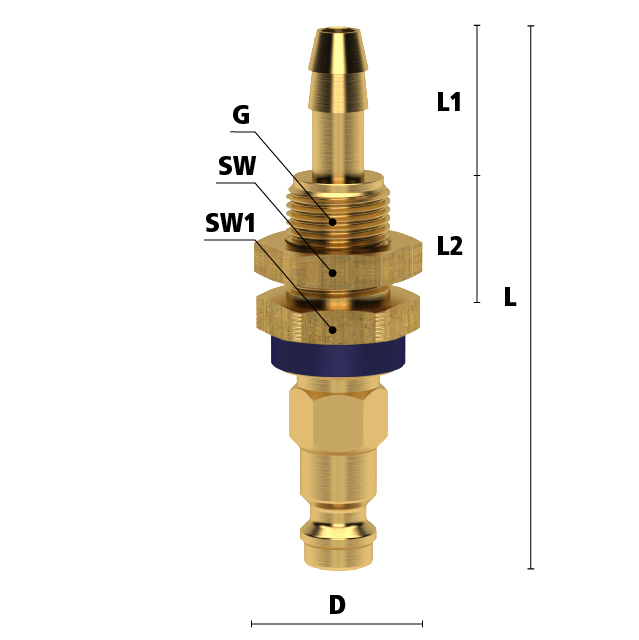

ESMK STEEKNIP DN5 SL 6 MM PAN BLAUW

Algemene specificaties

Met één hand te bedienen
Alternatief voor Rectus 95/96 en Cejn 320
Messing 58
Met verschillende kleuren geanodiseerd gekarteld aluminium hulsen op zowel de koppelingen als de insteeknippels voor visuele duiding diverse media
Insteeknippels met hulsen in diverse vormen. Alleen de juiste vorm (en kleur) past bij de snelkoppeling koppeling met dezelfde kleur.

(Ont)Koppelen van snelkoppelingen met kleurcodering

Kleurcodering 1

Kleurcodering 2

Koppelen: steek de insteeknippel in de koppeling.

Kleurcodering 3

Ontkoppelen: Schuif de huls van de koppeling naar achteren.

Materialen

Body	Messing MS 58
Huls	Geanodiseerd aluminium
Body klep	Messing MS 58
Klep	Messing MS 58
Plug	Messing MS 58 met geanodiseerd aluminium ring
Vering	RVS 1.4310
Schraapring	RVS 1.4310
Lagers	RVS 1.3541
Afdichtingen	NBR
Afdichtingsring	PVC type HPD

Specificaties

Maximale werkdruk	35 bar
Werktemperatuur	-20 °C - +100 °C
DN	5
Draad	ISO 228
Flow	430 l/min (bij 6 bar met ΔP 0,4 bar)
Bediening	Één hand
Media	Diverse

Enkelzijdige afsluiting

Single shut-off

Koppeling - nippel

Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).
