Steek de insteeknippel zo ver mogelijk in de snelkoppeling met een axiale beweging. De insteeknippel wordt automatisch vergrendeld.De kleppen in de koppeling en insteeknippel openen automatisch en laten de media stromen.

Koppelen non-spill snelkoppeling

Ontkoppelen

Pak de insteeknippel met één hand stevig beet. Schuif het huis met vergrendeling naar de aansluiting en ontkoppel. U kunt de insteeknippel uit de snelkoppeling halen. De afsluitkleppen van de snelkoppeling en insteeknippel sluiten automatisch bij het ontkoppelen. Dit zorgt ervoor dat er geen media kan lekken uit deze producten.

Ontkoppelen non-spill snelkoppeling

Materialen

Body	Messing MS 58
Huls	Messing MS 58
Body klep	Messing MS 58
Klep	Messing MS 58
Insteeknippel	Messing MS 58/gegalvaniseerd staal
Vering	RVS 1.4310
Borgring	RVS 1.4310
Lagers	RVS 1.3541
Afdichtingen	NBR (FKM, FFKM en EPDM op aanvraag beschikbaar)

Technische specificaties

Maximale werkdruk	8 bar
Werktemperatuur	-20 °C - +100 °C
Doorlaat	DN 5
Draad	ISO 228
Flow	2,2 l/min (bij 6 bar met ΔP 0,5 bar)
Bediening	Schuifbediening
Media	Vloeibare media

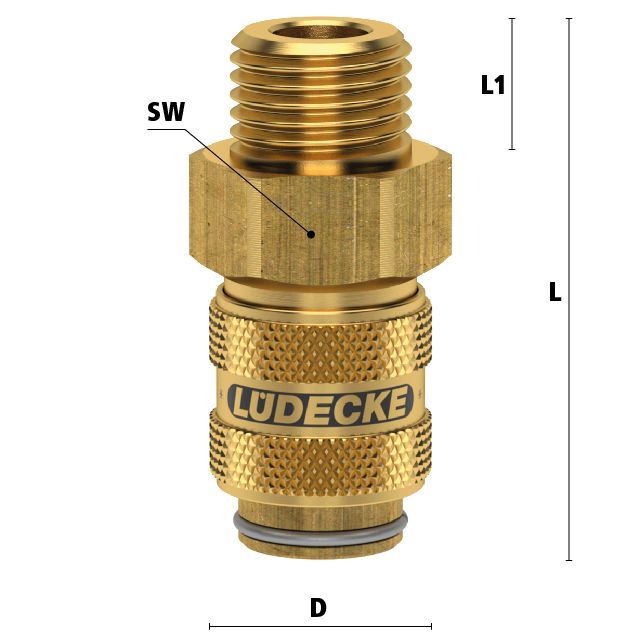

Dimensies

Afmetingen

Artikelnummer	Schroefdraad	L	SW	D	L1	Gewicht
ESMLA18A	1/8" BSPP	37	14	16	7	27
ESMLA14A	1/4" BSPP	38	17	16	9	36
ESMLA38A	3/8" BSPP	38	19	16	9	43

Specificaties

Aansluiting
1/4"
Afdichtingsmateriaal
FKM
Afsluitsysteem
Snelkoppeling met klep
Alternatief voor
21KLAW13MPX Rectus
2927 RHH
Arbeidstemperatuur max. in °C
100
Arbeidstemperatuur min. in °C
-20
Bediening
Schuifhuls
Draadsoort
BSPP
EAN Code
8719426650196
Insteeknippel of snelkoppeling?
Snelkoppeling
Klep
Ja, non-spill
Materiaal
Messing
Merk
Ludecke
Type aansluiting
Buitendraad

Download de volledige productinformatie als PDF

Downloads

Voor dit product is momenteel geen documentatie beschikbaar. Neem contact op met onze technisch adviseurs voor meer informatie.
