Steek de insteeknippel zo ver mogelijk in de snelkoppeling met een axiale beweging. De insteeknippel wordt automatisch vergrendeld.De kleppen in de koppeling en insteeknippel openen automatisch en laten de media stromen.

Koppelen non-spill snelkoppeling

Ontkoppelen

Pak de insteeknippel met één hand stevig beet. Schuif het huis met vergrendeling naar de aansluiting en ontkoppel. U kunt de insteeknippel uit de snelkoppeling halen. De afsluitkleppen van de snelkoppeling en insteeknippel sluiten automatisch bij het ontkoppelen. Dit zorgt ervoor dat er geen media kan lekken uit deze producten.

Ontkoppelen non-spill snelkoppeling

Materialen

Body	Messing MS 58
Huls	Messing MS 58
Body klep	Messing MS 58
Klep	Messing MS 58
Insteeknippel	Messing MS 58/gegalvaniseerd staal
Vering	RVS 1.4310
Borgring	RVS 1.4310
Lagers	RVS 1.3541
Afdichtingen	NBR (FKM, FFKM en EPDM op aanvraag beschikbaar)

Technische specificaties

Maximale werkdruk	8 bar
Werktemperatuur	-20 °C - +100 °C
Doorlaat	DN 5
Draad	ISO 228
Flow	2,2 l/min (bij 6 bar met ΔP 0,5 bar)
Bediening	Schuifbediening
Media	Vloeibare media

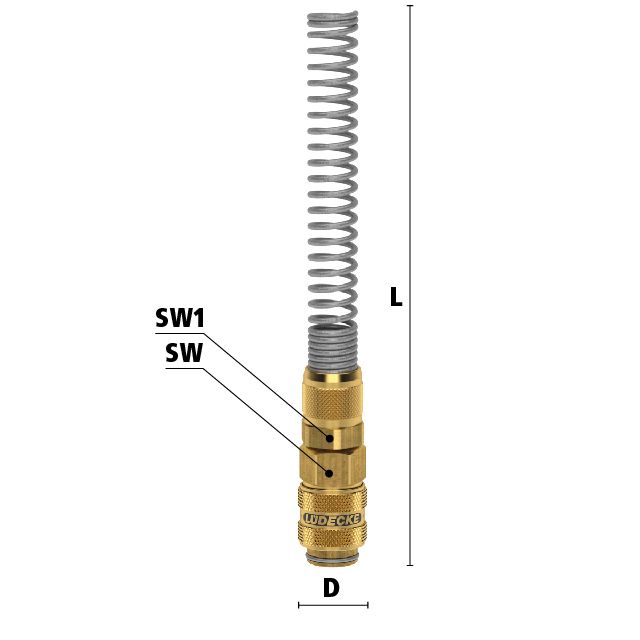

Dimensies

Afmetingen

Artikelnummer	Slangverbinding	L	SW	D	SW1	Gewicht
ESMLA4TQF	4x6	122	14	16	12	47
ESMLA6TQF	6x8	130	14	16	14	56

Specificaties

Aansluiting
6x8 mm
Afsluitsysteem
Snelkoppeling met klep
Bediening
Schuifhuls
EAN Code
8719426650981
Insteeknippel of snelkoppeling?
Snelkoppeling
Klep
Ja, non-spill
Materiaal
Messing
Merk
Ludecke
Type aansluiting
Opschroefwartel
