MINI KOPPELING DN5 6 MM SLANG MV
Algemene specificaties
- Met één hand te bedienen
- Alternatief voor Parker/Rectus 21
- De schuifhuls beschermt de body van de koppeling tegen vuil
- Geschikt voor perslucht, water en vacuüm tot 0,8 bar
Schuifbediening
Koppelen: steek de insteeknippel in de koppeling.
Ontkoppelen: Schuif de huls van de koppeling naar achteren.
Materialen
| Body | Messing MS 58 vernikkeld |
| Huis | Messing MS 58 vernikkeld |
| Body klep | Messing MS 58 vernikkeld |
| Klep | Messing MS 58 vernikkeld |
| Plug | Messing MS 58 vernikkeld |
| Vering | RVS 1.4310 |
| Borgring | RVS 1.4310 |
| Lagers | RVS 1.3541 |
| Afdichtingen | NBR (FKM en EPDM op aanvraag beschikbaar) |
Specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| DN | 5 |
| Draad | ISO 228/DIN 13 |
| Flow | 510 l/min (bij 6 bar met ΔP 0,5 bar) |
| Bediening | Schuifbediening |
| Media | Lucht/overig |
Enkelzijdige afsluiting
Koppeling - nippel
Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).

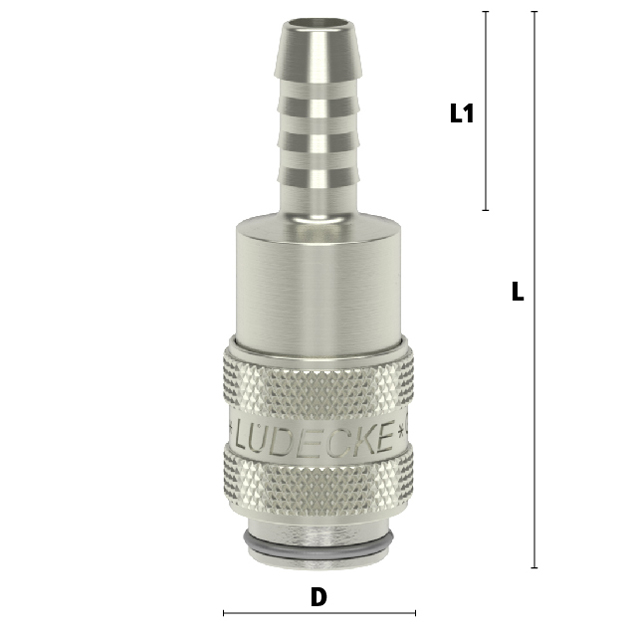

Dimensies
| Artikelnummer | Slang | L | D | L1 | Gewicht |
| ESMN4T | 4 mm | 46 | 16 | 17 | 27 |
| ESMN5T | 5 mm | 46 | 16 | 17 | 27 |
| ESMN6T | 6 mm | 46 | 16 | 17 | 27 |
| ESMN8T | 8 mm | 46 | 16 | 17 | 29 |
| ESMN9T | 9 mm | 46 | 16 | 17 | 29 |
Specificaties
- Aansluiting6 mm
- Alternatief voor21KATF06MPN Rectus
25700 RHH - BedieningSchuifhuls
- DoorlaatDN 5
- EAN Code8719426590690
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Snelkoppeling
- KlepJa, enkelvoudige afsluiting
- MateriaalMessing vernikkeld
- ProfielOverig
- Type aansluitingSlangpilaar
- VeiligheidsnormNiet conform ARBO
