MINI KOPP. OPEN PAN DN5 9 MM SL MV
Algemene specificaties
- Met één hand te bedienen
- Alternatief voor Parker/Rectus 21
- De schuifhuls beschermt de body van de koppeling tegen vuil
- Geschikt voor perslucht, water en vacuüm tot 0,8 bar
Schuifbediening
Koppelen: steek de insteeknippel in de koppeling.
Ontkoppelen: Schuif de huls van de koppeling naar achteren.
Materialen
| Body | Messing MS 58 vernikkeld |
| Huis | Messing MS 58 vernikkeld |
| Body klep | Messing MS 58 vernikkeld |
| Klep | Messing MS 58 vernikkeld |
| Plug | Messing MS 58 vernikkeld |
| Vering | RVS 1.4310 |
| Borgring | RVS 1.4310 |
| Lagers | RVS 1.3541 |
| Afdichtingen | NBR (FKM en EPDM op aanvraag beschikbaar) |
Specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| DN | 5 |
| Draad | ISO 228/DIN 13 |
| Flow | 620 l/min (bij 6 bar met ΔP 0,5 bar) |
| Bediening | Schuifbediening |
| Media | Lucht/overig |
Open verbinding
Koppeling - nippel
Bij deze uitvoering hebben zowel de koppeling als de insteeknippel een full flow functie, dus zijn ze niet voorzien van een klep. Dit maakt deze koppelingen uitermate geschikt voor toepassingen met water of andere vloeibare media in pneumatiek of meet- en regeltechniek.

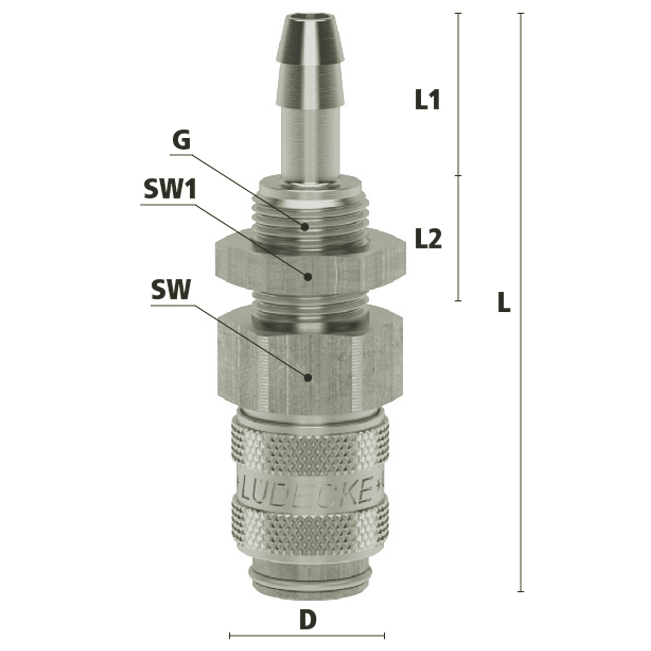

Dimensies
| Artikelnummer | Slang | L | SW | D | L1 | L2 | SW1 | G | Gewicht |
| ESMN4TSVO | 4 mm | 60 | 14 | 16 | 17 | 14 | 14 | M10x1 | 40 |
| ESMN6TSVO | 6 mm | 60 | 17 | 16 | 17 | 14 | 17 | M12x1 | 45 |
| ESMN9TSVO | 9 mm | 60 | 17 | 16 | 17 | 14 | 19 | M12x1 | 47 |
Specificaties
- Aansluiting9 mm
- BedieningSchuifhuls
- DoorlaatDN 5
- EAN Code8719426592137
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Snelkoppeling
- KlepNee, open verbinding
- MateriaalMessing vernikkeld
- MerkLudecke
- ProfielOverig
- Type aansluitingSlangpilaar
- VeiligheidsnormNiet conform ARBO
