NIP.RECT32 SLANG Ø13 DUB.AF. ST/NI
Algemene specificaties
- Alternatief voor Parker|Rectus 32, Cejn 408 en Tema 1800 SF
- Met één hand te bedienen
- Messing MS 58 vernikkeld
- De schuifhuls beschermt de body van de koppeling tegen vuil
- Geschikt voor persluchttoepassingen. Neem voor het gebruik met andere media contact op met één van onze technisch adviseurs.
Materialen
| Body | Messing MS 58 vernikkeld |
| Body klep | Messing MS 58 vernikkeld |
| Klep | Messing MS 58 |
| Schuifhuls | Messing MS 58 vernikkeld |
| Insteeknippel | Vernikkeld staal |
| Veren | RVS 1.4310 |
| Afdichtingen | NBR (EPDM en FKM op aanvraag beschikbaar) |
| Lagers | RVS 1.4034 |
Dubbel afgesloten
Bij deze uitvoering is zowel de koppeling als de insteeknippel voorzien van een klep (double shut-off). Dit voorkomt dat er bij ontkoppeling media lekt. Bovendien blijft de druk altijd op peil.
Technische specificaties
| Maximale werkdruk | 35 bar |
| Werktemperatuur | -20 °C - +100 °C |
| Doorlaat | DN 10 |
| Schroefdraad | ISO 228/DIN EN 10226 |
| Flow | 2.650 l/min (bij 6 bar en ΔP 0,5 bar) |
| Bediening | Schuifbediening |
| Medium | Perslucht (voor overige media, vraag naar de mogelijkheden) |

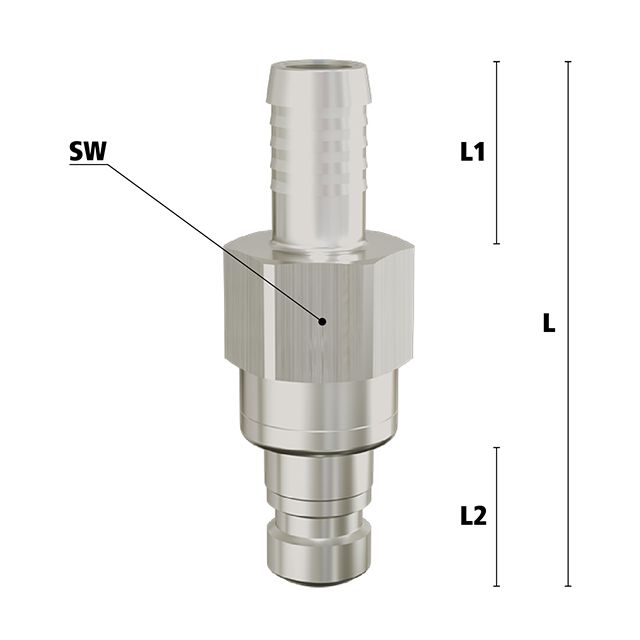

Dimensies
| Artikelnummer | Schroefdraad | L | SW | L1 | L2 | Gewicht |
| ESSCIG9SAB | 9 mm | 74,5 | 24 | 25 | 21 | 110 |
| ESSCIG10SAB | 10 mm | 74,5 | 24 | 25 | 21 | 110 |
| ESSCIG13SAB | 13 mm | 74,5 | 24 | 25 | 21 | 112 |
| ESSCIG16SAB | 16 mm | 74,5 | 24 | 25 | 21 | 112 |
| ESSCIG19SAB | 19 mm | 74,5 | 24 | 25 | 21 | 107 |
Specificaties
- AansluitingØ13mm
- DoorlaatDN 10
- EAN Code8719426599556
- FabrikantLudecke
- Insteeknippel of snelkoppeling?Insteeknippel
- KlepDubbele afsluiting
- MateriaalMessing vernikkeld
- MateriaalMessing vernikkeld
- MerkLudecke
- ProfielOverig
- TypeGrip
- Type aansluitingSlangpilaar
- VeiligheidsnormNiet conform ARBO
