RECHTE VERLOOP PIF Ø12-Ø10 PPSU
De push-in fitting heeft een PPSU body, de draad is uitgevoerd in RVS316.

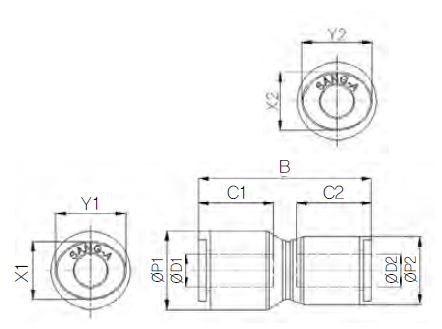

Afmetingen
|
MODEL |
ØD1 |
ØD2 |
ØP1 |
ØP2 |
B |
C1 |
C2 |
X1 |
X2 |
Y1 |
Y2 |
|
HR-PG 0604 |
6 |
4 |
14.9 |
11.9 |
32 |
15.7 |
14.9 |
11 |
8.6 |
13 |
10.8 |
|
HR-PG 0806 |
8 |
6 |
16.9 |
14.9 |
34.5 |
17.8 |
15.7 |
13 |
11 |
15 |
13 |
|
HR-PG 1008 |
10 |
8 |
19.5 |
16.9 |
40 |
19.8 |
17.8 |
16 |
13 |
18.5 |
15 |
|
HR-PG 1210 |
12 |
10 |
23.5 |
19.5 |
45.3 |
22.4 |
19.8 |
19.5 |
16 |
22.5 |
18.5 |
Specificaties
- Diameter 112mm
- Diameter 210mm
- Draadmaat 110 mm
- EAN Code8719426564790
- FabrikantSang-A
- MateriaalPPSU
