KAPTIV-MD 1/2'' BSP 230VAC 16 BAR

Deze condensaataftap is speciaal ontworpen voor kleinere persluchtinstallaties. Het is een compacte, elektronische, niveaugestuurde condensaataftap. Deze aftap maakt gebruik van een betrouwbaar direct gestuurd ventiel met FPM-afdichtingen voor een drukbereik van 0-16 bar.

Dit model heeft een aluminium behuizing, wat het een solide en robuust model maakt.

Het is een zeer compacte aftap dankzij de inlaathoogte van 74 mm. Dit komt het installatiegemak en de betrouwbaarheid zeer ten goede. Met slechts 0.5 KG aan gewicht is dit model met recht een lichtgewicht te noemen.

De maximale compressorcapaciteit is 10 m³/min. Omdat dit een ontzettend compact model is, is deze aftap ideaal voor toepassingen in drogers en filters.

U kunt deze aftap inzetten in zowel oliegesmeerde als olievrije persluchtinstallaties.

Uw voordelen

• Optioneel zij-inlaat adapter is beschikbaar
• Extreem compact en lichtgewicht
• Geen persluchtlekkagedoor niveausturing
• Eén model voor alle compressorcapaciteiten tot 10 m³/min
• Geen maattabel nodig
• Onderhoudsmogelijkheden dankzij vervangbaar ventiel
• Geen persluchtlekkage tijdens het aftapproces
• Eenvoudig te installeren door kleine inlaathoogte
• Positionering van het ventiel draagt bij aan snel en eenvoudig te plegen onderhoud
• Direct gestuurd ventiel met FPM afdichting
• Robuuste, roestbestendige aluminium behuizing
• Geïntegreerde vuilzeef voorkomt mogelijke blokkering van de doorlaat
• Bevat een slimme, ventielreinigingsfunctie

Vuilzeef

Technische gegevens

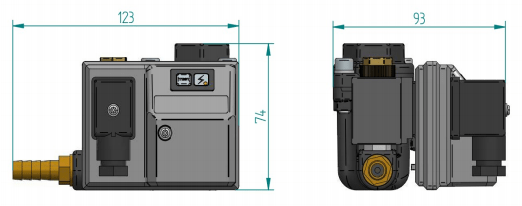

Afmetingen in mm

Alarm

De aftap is uitgerust met een alarmfunctie. Het alarm wordt geactiveerd wanneer het ventiel te vaak (>100) moet openen en sluiten achter elkaar, zonder onderbreking. De oorzaak kunnen (roest-)deeltjes zijn die de plunjer, en/of uitlaat blokkeren of een sensorstoring die een onderhoudsnoodzaak genereert. Het kan ook zijn dat de aftap meer condensaat krijgt te verduren dan deze aankan. De aftap gaat in alarmmodus na 100 achtereenvolgende ‘open en sluit cycli’. In de alarmmodus zal de aftap in een zogenaamde ‘timermodus’ gaan voor 2 minuten en elke minuut 5 seconden afblazen. Na deze 2 minuten zal de aftap controleren of deze weer volgens de normale wijze kan functioneren.

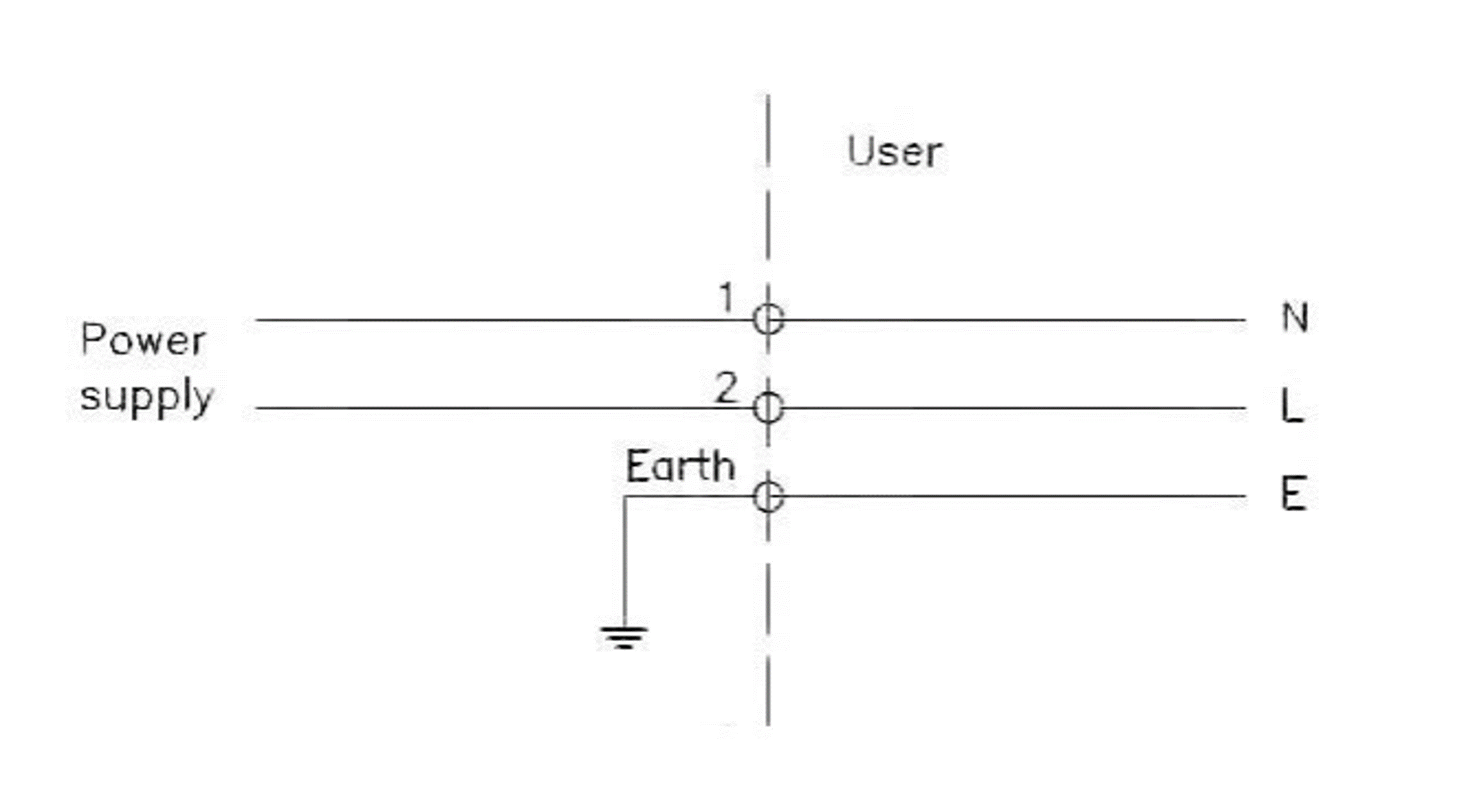

Bedradingsschema JO-3402
