FISCHER FGRS PLUS 20-24 PIJPBEUGEL

Air Quick is een uitbreiding op het Sicomat pakket. Het unieke aan dit nieuwe systeem is dat het gemonteerd kan worden zonder speciaal gereedschap. Met de diameters ø15, ø22 en ø28 is dit systeem uitermate geschikt voor kleinere leidingsystemen en ook voor toepassing in machinebouw.

Het push-in systeem monteert snel en éénvoudig. Het ontkoppelen van de buis is alleen mogelijk met een adapter, dit maakt het onbedoeld ontgrendelen niet mogelijk.

Uiteraard is het systeem te combineren met de bekende buismaten ø20, ø25, ø32, ø40, ø50 en ø63.

De verloop T-koppelingen zijn, net als de muurplaten, als set beschikbaar.

SIC-F79422

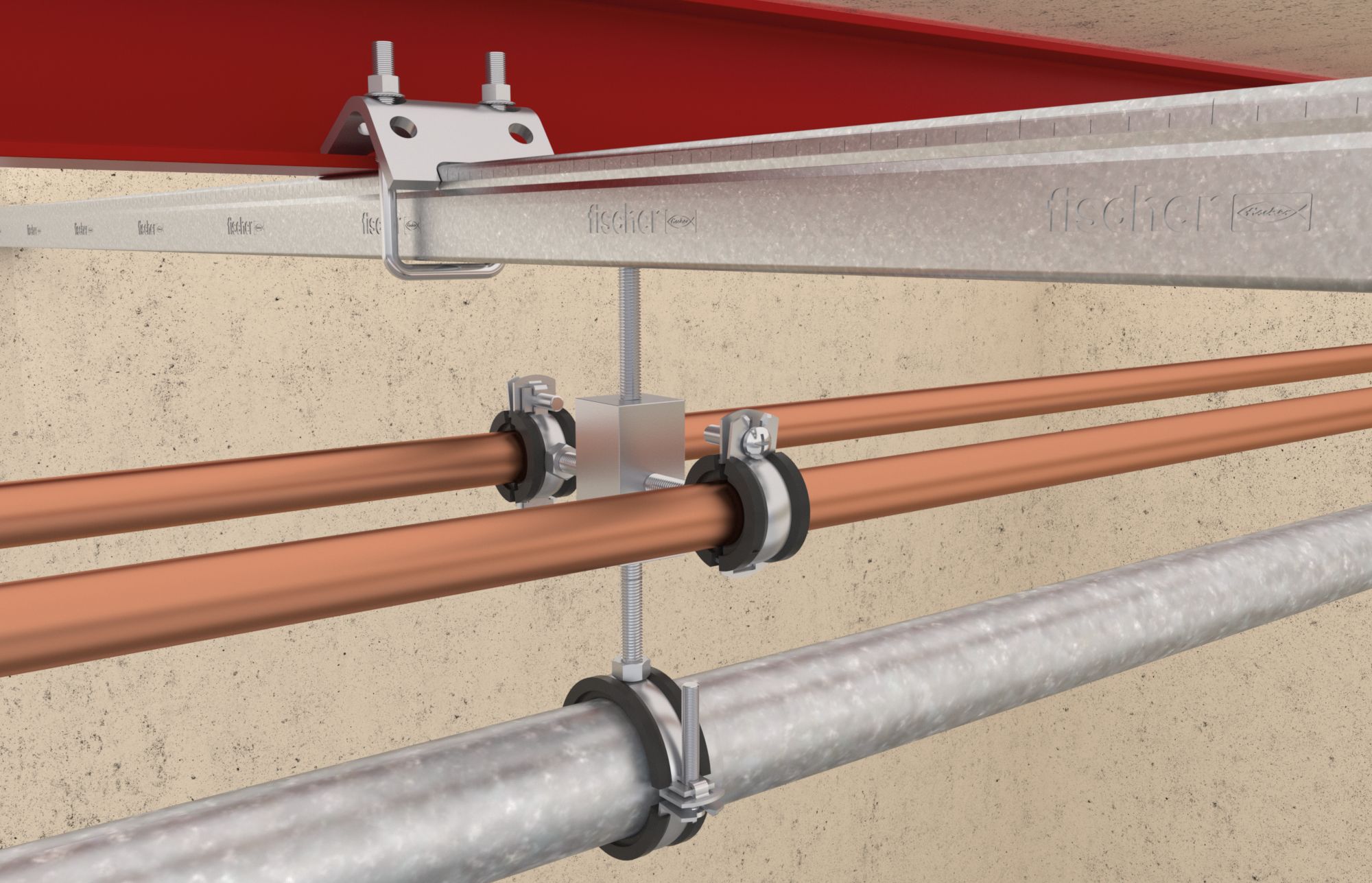

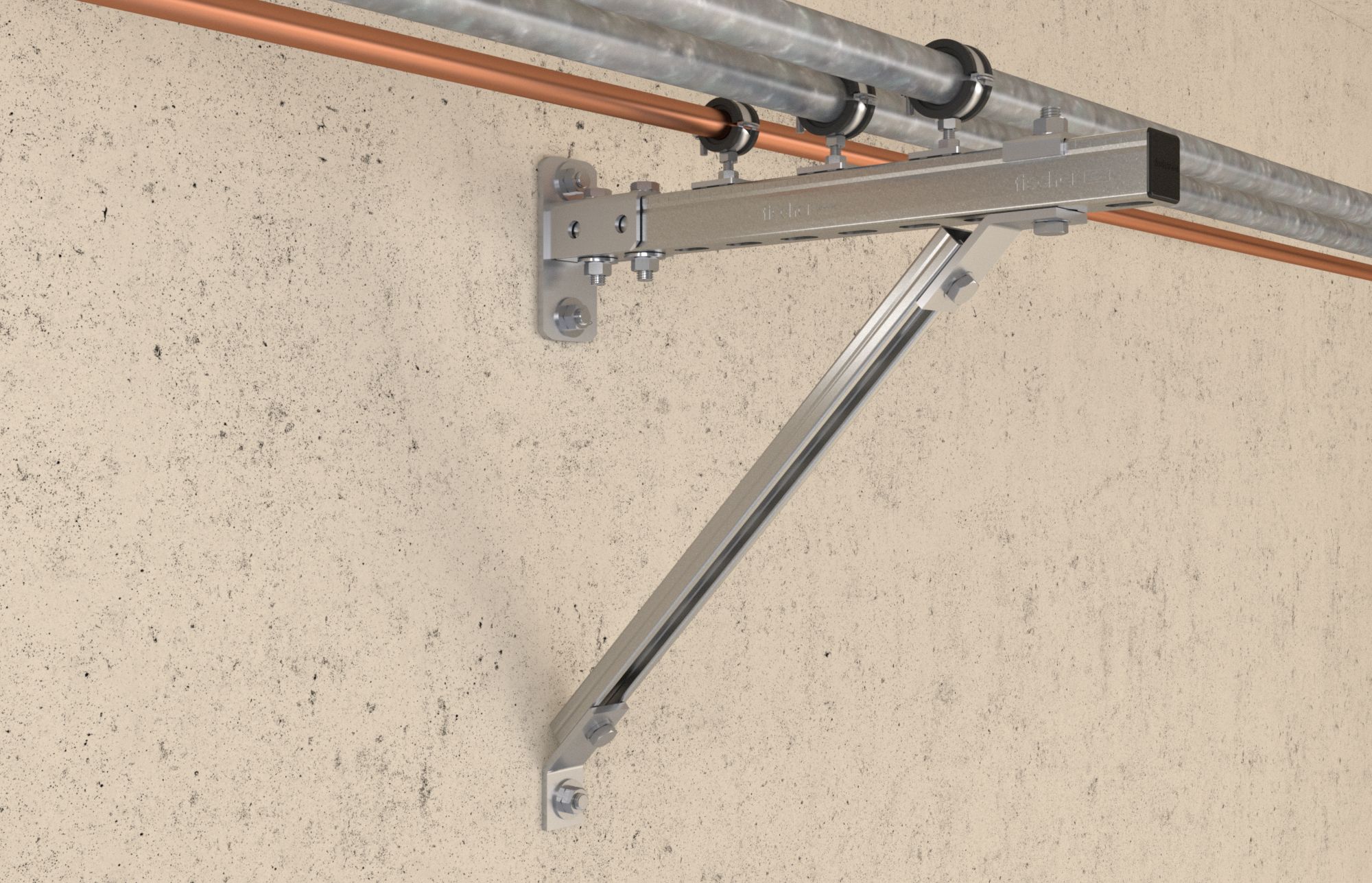

Afbeeldingsbron: fischer group of companies Afbeeldingsbron: fischer group of companies
Deze buisklem met geluiddempende laag is geschikt voor het bevestigen van pijpen. De pendelschroef maakt een eenvoudige eenhandsmontage mogelijk. De moer met schroefdraad M8 maakt het product geschikt voor de opname van draadstangen of stokschroeven.

Uw voordeel

• De pendelschroef maakt een eenvoudige montage met één hand mogelijk.
• De speciale klinksluiting garandeert een veilige pijpmontage, zonder dat de beugel openspringt.
• De compacte constructie van de pijpbeugel maakt een eenvoudige isolatie achteraf mogelijk.
• De bouwvorm van de schroef voorkomt dat deze tijdens de montage wordt verloren.

Materialen

Materiaal	Staal DD11 volgens EN 10111
Verzinking	Elektrolytisch verzinkt, 5 - 9 µm
Aansluitmoer	Weerstandgelast, M8, SW 13
Sluitschroef	Platte schroef met combinatie van sleuf- en kruiskop
Geluiddempende inlage materiaal	EPDM, chloor- en siliconenvrij
Geluidsisolatie	Voor DIN 4109
Brandgedrag DIN 4102	Klasse B2

Montage

Afbeeldingsbron: fischer group of companies

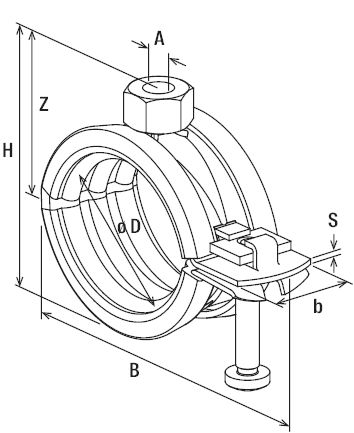

Technische eigenschappen

Afbeeldingsbron: fischer group of companies

Metrisch draad	A	M8
Nominale grootte		1/2"	[in]
Spanbereik	D	20-24	[mm]
Breedte B	B	58	[mm]
Hoogte H	H	41	[mm]
Breedte x dikte klemband	b x s	20 x 1,25	[mm]
Hoogte Z	Z	26	[mm]
Sluitschroef		M5
Max. aanbevolen statische belasting	Nempf.	0,8	[kN]
Hoeveelheid		100	[St.]
GTIN (EAN-Code)		4006209794227
