SIC-R244.022.000

BEVESTIGINGBEUGEL Ø22
Montageklem
€ 2,21
p / st.
Uit voorraad leverbaar
Vóór 15 uur besteld, vandaag verzonden

Productinformatie

Specificaties

Downloads

BEVESTIGINGBEUGEL Ø22

Air Quick is een uitbreiding op het Sicomat pakket. Het unieke aan dit nieuwe systeem is dat het gemonteerd kan worden zonder speciaal gereedschap. Met de diameters ∅15, ∅22 en ∅28 is dit systeem uitermate geschikt voor kleinere leidingsystemen en ook voor toepassing in machinebouw.

Het push-in systeem monteert snel en éénvoudig. Het ontkoppelen van de buis is alleen mogelijk met een adapter, dit maakt het onbedoeld ontgrendelen niet mogelijk.

Uiteraard is het systeem te combineren met de bekende buismaten ∅20, ∅25, ∅32, ∅40, ∅50 en ∅63.

De verloop T-koppelingen zijn, net als de muurplaten, als set beschikbaar.

Specificaties Air Quick buizen ∅15, ∅22 en ∅28

  • materiaal: Aluminium EN AW 6060 T6
  • behandeling: in- en uitwendig gechromateerd, uitwendig blauw gepoedercoat volgens NEN 3050.
  • toepassing: druk- en vacuumtransport van perslucht, neutrale gassen en water.
  • maatvoering: gecalibreerde extrusie.
  • leverbare diameters ø15, ø22 en ø28.
  • lengte: 4 meter.

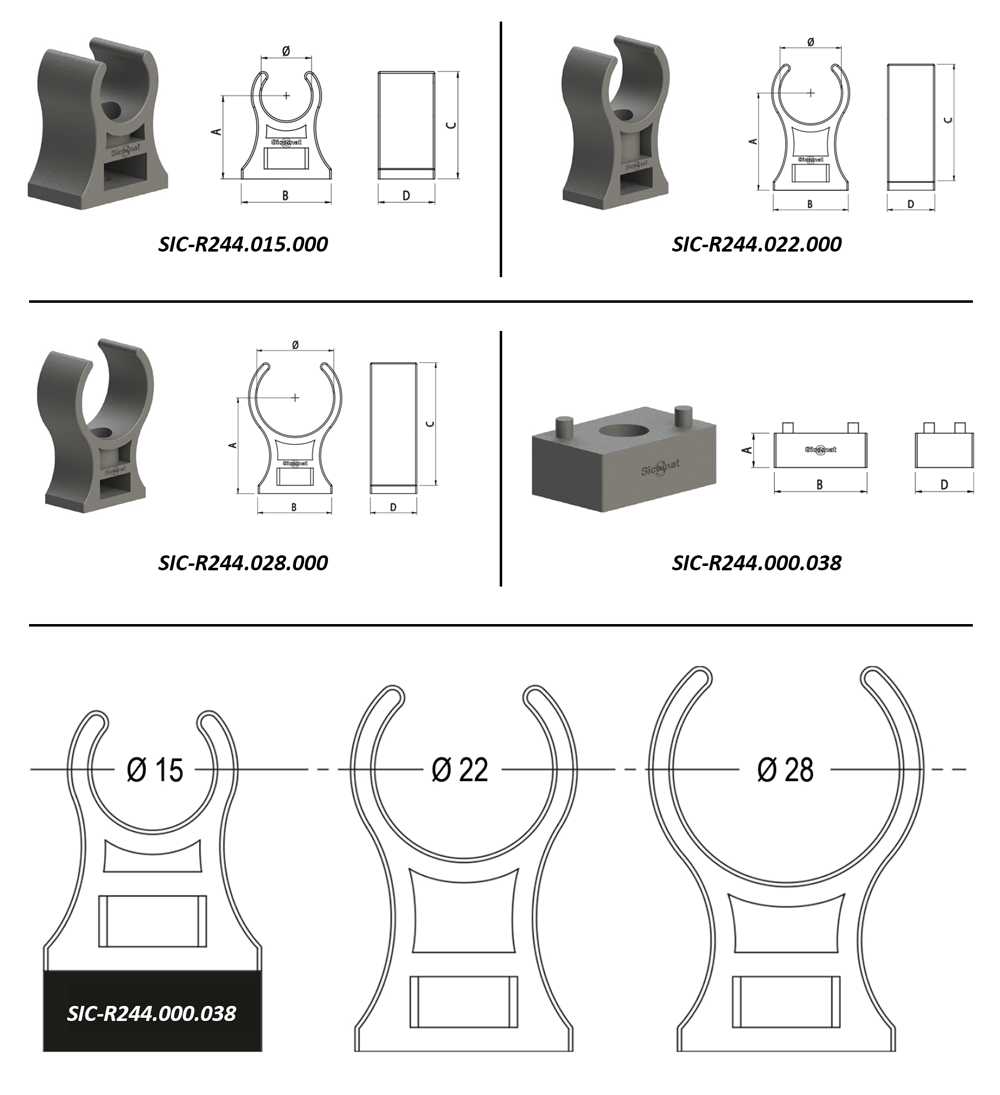

Afmetingen

Maatvoering SIC R244



Ø

A

B

C

D

(g)

R244.015.000

15

25

27

30

17

6

R244.022.000

22

35

27

42

17

7

R244.028.000

28

35

27

45

17

8

R244.000.038 (opvulblok)

-

10

27

-

17

3

Specificaties
  • EAN Code
    8719426517918
  • Merk
    Sicomat
  • Passend bij Diameter
    Ø22 mm
  • Type
    Beugel
