RVS EURO-NIPP. KLEP DN7.2 G1/2 BI
Product Image 0

Artikelnummer: ESE12NIAB

RVS EURO-NIPP. KLEP DN7.2 G1/2 BI
Bestelhoeveelheid: 5 stuks
€ 45,34
p / st.
Levertijd op aanvraag

Productinformatie

Specificaties

Downloads

Ook interessant

RVS EURO-NIPP. KLEP DN7.2 G1/2 BI

Algemene specificaties

  • Met één hand te bedienen
  • Universeel
  • RVS 1.4305 (303)
  • Het schuifhuis beschermt de body van de koppeling tegen vuil
  • Geschikt voor laag vacuüm bij lage koppelkracht
  • Geschikt voor persluchttoepassingen in industrie
  • Geschikt voor water en andere media



Schuifbediening

Quick connect 1

Quick connect 2

Koppelen: steek de nippel in de koppeling.

Quick connect 3

Ontkoppelen: Schuif het huis van de koppeling naar achteren.

Materialen

Body RVS 1.4305 (303)
Schuifhuls RVS 1.4305 (303)
Body klep RVS 1.4305 (303)
Klep RVS 1.4305 (303)
Insteeknippel Gehard staal (met klep: RVS 1.4305 (303))
Veren RVS 1.4310
Borgring RVS 1.4310
Lagers RVS 1.4305 (303)
Afdichtingen FKM(FFKM en EPDM op aanvraag beschikbaar)



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
Doorlaat  DN 7.2
Schroefdraad ISO 228/DIN 13
Flow 1.100 l/min (bij 6 bar en ΔP 0,5 bar)
Bediening Schuifbediening
Media Lucht/overig



Dubbel afgesloten

Single shut-off

Bij deze uitvoering is zowel de koppeling als de insteeknippel voorzien van een klep (double shut-off). Dit voorkomt dat er bij ontkoppeling media lekt. Bovendien blijft de druk altijd op peil.

Deze koppelingen kunt u ook gebruiken in combinatie met insteeknippels DN 7.2 zonder klep. Echter, u kunt onderstaande insteeknippels niet combineren met koppelingen DN 7.2 zonder klep.

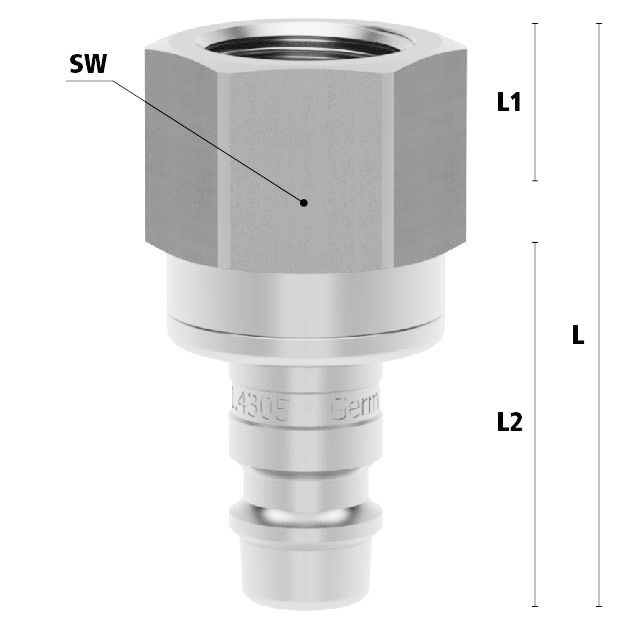

Dimensies

Afmetingen

Artikelnummer Draad L SW L1 L2 Gewicht
ESE14NIAB 1/4" BSPP 44 22 10,5 20 55
ESE38NIAB 3/8" BSPP 44 22 10,5 20 55
ESE12NIAB 1/2" BSPP 45,5 24 12 20 62



Specificaties
  • Aansluiting
    1/2"
  • Afsluitsysteem
    Insteeknippel met klep
  • Alternatief voor
    25SBIW21RVX Rectus
    86252 RHH
  • Doorlaat
    DN 7,2
  • Draadsoort
    BSPP
  • EAN Code
    8719426473917
  • Fabrikant
    Ludecke
  • Insteeknippel of snelkoppeling?
    Insteeknippel
  • Klep
    Ja
  • Materiaal
    RVS
  • Materiaal
    RVS
  • Merk
    Ludecke
  • Profiel
    Euro
  • Type
    Grip
  • Type aansluiting
    Binnendraad
  • Veiligheidsnorm
    Niet conform ARBO
Download de volledige productinformatie als PDF
