KOP.ADEMLUCHT (SHORT) BI G1/2
Product Image 0

ESI1A12I

KOP.ADEMLUCHT (SHORT) BI G1/2
€ 75,59
p / st.
Uit voorraad leverbaar
Vóór 15 uur besteld, vandaag verzonden

Productinformatie

Specificaties

Downloads

Ook interessant

KOP.ADEMLUCHT (SHORT) BI G1/2

Algemene specificaties

  • Met één hand te koppelen
  • Hoogwaardige afdichting
  • Messing vernikkeld
  • Berscherming tegen onbedoelde loskoppeling door middel van tweehandsbediening
  • Hoge doorstroming bij drukval dankzij hoogwaardige kleppentechniek
  • Volgens DIN EN 14594 norm



Tweehandsbediening

Tweehandsbediening 1

Koppelen: Steek de insteeknippel in de snelkoppeling.

Tweehandsbediening 2

Koppelen: Druk de insteeknippel aan tot hij vastzit.

Tweehandsbediening 3

Ontkoppelen: Druk de insteeknippel aan, terwijl u met uw andere hand de huls van de koppeling naar achteren schuift.



Materialen

Body Messing 58 vernikkeld
Body klep Messing 58 vernikkeld
Klep Messing 58
Huis Messing 58 vernikkeld
Plug Messing 58 vernikkeld
Vering RVS 1.4310
Lagers RVS 1.4034
Afdichtingen NBR



Specificaties

Maximale werkdruk 35 bar
Werktemperatuur -20 °C - +100 °C
DN 7.4
Draad ISO 228/DIN EN 10226
Flow 1.800 l/min (bij 6 bar met ΔP 0,5 bar)
Bediening Twee handen
Media Perslucht/ademlucht



Enkelzijdige afsluiting

Single shut-off

Koppeling - nippel

Bij deze uitvoering is alleen de koppeling voorzien van een klep (single shut-off). De insteeknippel heeft een full flow functie, dus heeft deze geen klep. Bij nog aanwezige druk aan de zijde van de insteeknippel kan de nippel bij het ontkoppelen losschieten (niet conform ARBO).

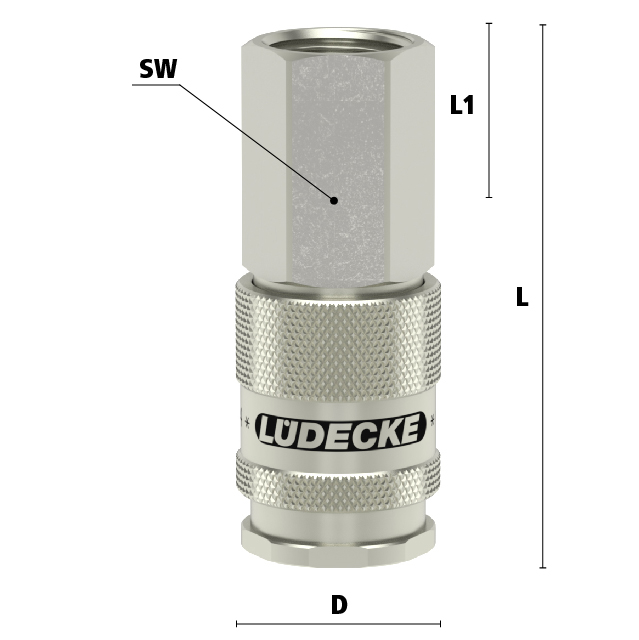

Dimensies

Afmetingen

Artikelnummer Draad L SW D L1 Gewicht
ESI1A14I 1/4" BSPP 56 19 23 10 109
ESI1A38I 3/8" BSPP 56 19 23 10 103
ESI1A12I 1/2" BSPP 58 24 23 12 138



Specificaties
  • Aansluiting
    1/2"
  • Afdichtingsmateriaal
    NBR
  • Alternatief voor
    3689 RHH
    95KSIW21BPN Rectus
  • Arbeidstemperatuur max. in °C
    100
  • Arbeidstemperatuur min. in °C
    -20
  • Binnen-/buitendraad
    Binnendraad
  • Draadsoort
    BSPP
  • EAN Code
    8719426467923
  • Materiaal koppeling
    Messing vernikkeld
  • Medium
    Ademlucht
  • Merk
    Ludecke
Download de volledige productinformatie als PDF
