Let op: deze koppelingen kunnen alleen gecombineerd worden met een 1A-nippel.
Deze snelkoppelingen voorkomen onbedoelde ontkoppelingendoordat deze alleen met twee handen ontkoppeld kunnen worden.
Het ontkoppelen van snelkoppelingen met tweehandsbediening
Druk de nippel aan, terwijl u de huls van de koppeling naar achteren verschuift.
Body | Messing 58 vernikkeld |
Body klep | Messing 58 vernikkeld |
Klep | Messing 58 |
Huls | Messing 58 vernikkeld |
Nippel | Messing 58 vernikkeld |
Vering | RVS 1.4310 |
Lagers | RVS 1.4034 |
Afdichtingen | NBR |
Maximale werkdruk | 35 bar |
Werktemperatuur | -20 °C - +100 °C |
DN | 7.8 |
Draad | ISO 228/DIN EN 10226 |
Stroomsnelheid | 1.800 l/min |
Bediening | Tweehands |
Media | Perslucht |
Koppeling - nippel
Let op: Wanneer verkeerd verbonden kan er media uit de nippel lekken.

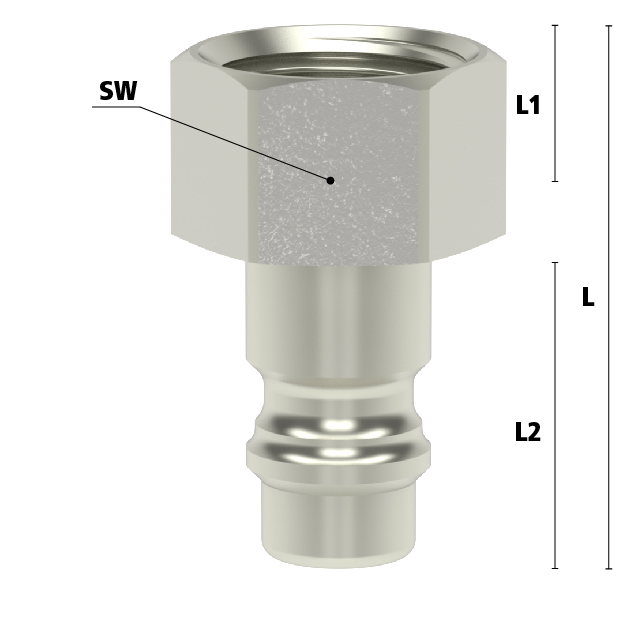

Draad | L | SW | L1 | L2 | Gewicht |
1/4" BSPP | 33,5 | 17 | 10 | 20 | 26 |
3/8" BSPP | 33,5 | 19 | 10 | 20 | 25 |
1/2" BSPP | 35,5 | 24 | 12 | 20 | 41 |
